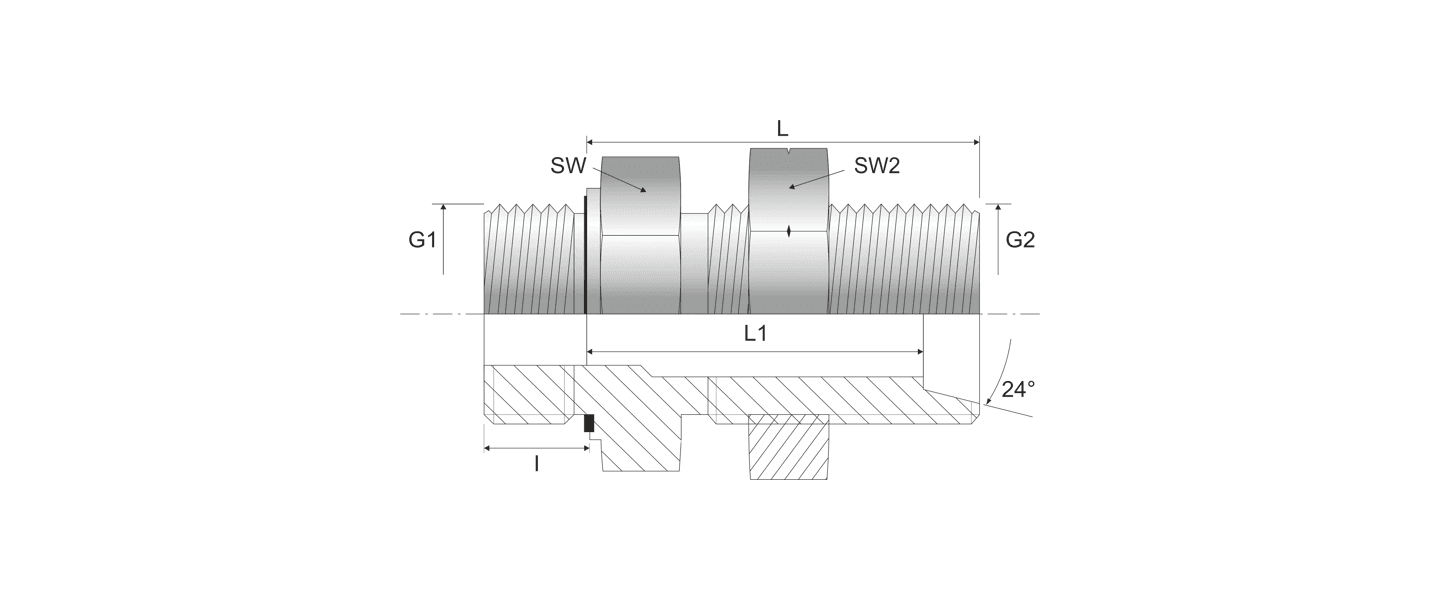

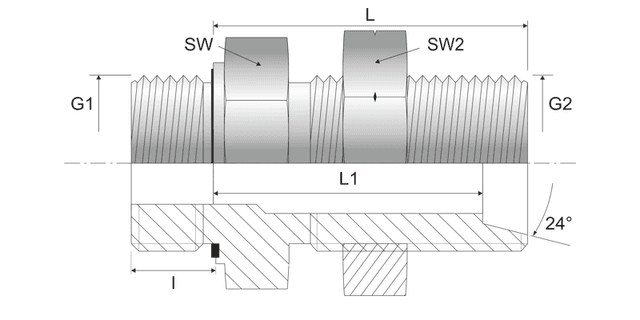

Obrázok zobrazuje panelové hydraulické hrdlo s BSPP a metrickým závitom, typ MA27

Panelové hrdlo MA27 BSPP 1.0" 28L

MA27-10-28L

Pripojovací závit (G1):
BSP 1.0"
Pripojovací závit (G2):
M 36x2,0
Rozmer L:
58.00mm
Rozmer I:
18.00mm
Rozmer L1:
50.50mm
SW (Kľúč):
41
Prevádzkový tlak:
160 Bar
Konštrukčný rad | Séria:
L (Load)
Dostupnosť:
Na dopyt

Pre vytváranie dopytov sa musíte prihlásiť

Priame hydraulické panelové hrdlo - do telesa, na pripojenie hydraulických hadíc a rúrok, typ MA27, s vonkajším BSPP závitom a sedlom spojky na strane G1 do telesa - 0°, s gumovým tesnením. Na strane G2 metrický predĺžený závit s maticou, kužeľ 24°, podľa normy DIN 2353, ISO 8434-1.

Pripojovací závit (G1) :  BSPP, vonkajší, valcový
Sedlo spojky na strane (G1) : do telesa, na tesnenie, 0°

Pripojovací závit (G2) : metrický, vonkajší, predĺžený, valcový
Sedlo spojky na strane (G2) : vnútorný kužeľ 24°

Materiál: Oceľ - galvanizovaná, alebo INOX - Nerez 1.4571 (AISI 316 Ti)
