Obrázok zobrazuje profil rotačného tesnenia, V-krúžku, MEGAseal ROTO MVR-S10

MEGAseal MVR-S10

MEGAseal MVR-S10 je základný profil V-krúžku, používa sa ako rotačné hriadeľové tesnenie, prípadne ako ložiskové tesnenie proti nečistote, prachu, atď. V-krúžky MEGAseal MVR-S10 sa otáčajú s hriadeľom a tesnia axiálne proti statickému protiľahlému povrchu. V-krúžky MEGAseal MVR-S10 sa často používajú, aj ako sekundárne tesnenia, na ochranu primárnych tesnení proti prachu a nečistotám z vonkajšieho prostredia.

MVR-S10 má oproti MVR-A10 predĺženú zadnú časť, ktorá zabezpečuje pevnejšie uchytenie na hriadeli.

Výhody rotačných tesnení, V-krúžkov, MEGAseal MVRS10 sú:

dobrý dynamický tesniaci účinok
vhodné pre použitie v kombinácii s radiálnymi tesneniami
nízke koeficienty trenia a dlhá životnosť tesnenia
nenáročné požiadavky na drsnosť povrchu hriadeľa a zástavby
jednoduchá montáž tesnenia
bez rizika korózie

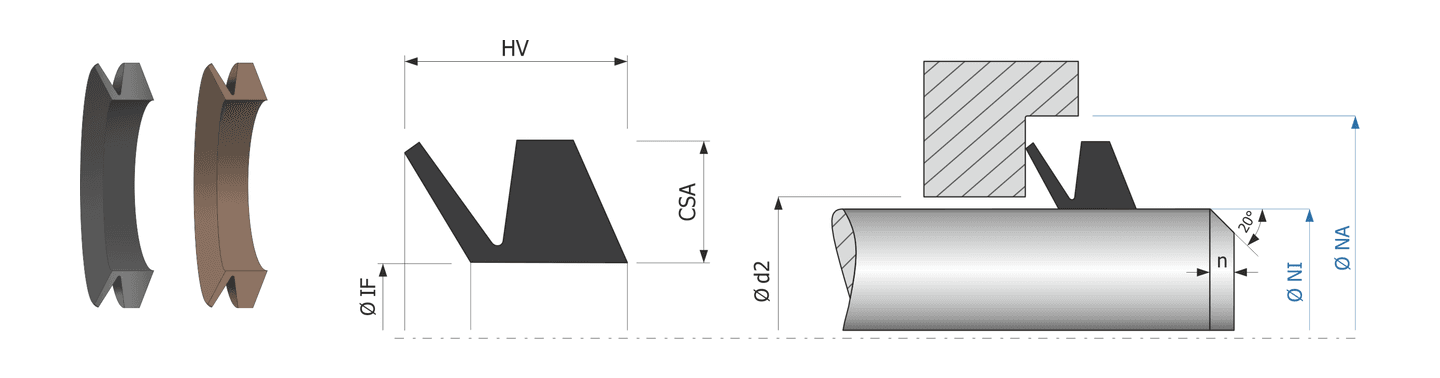

Obrázok zobrazuje príklad použitia a výkres uloženia rotačného tesnenia, v-krúžku, MEGAseal MVRS10

N60B (NBR - Nitrile Butadiene Rubber)

60ShA, ± 5
Pracovná teplota: -40°C až +100°C
Max. rýchlosť 8 m/s (12 m/s)
Farba: čierna
Pracovný tlak: 0 bar

F60BR (FKM - Viton^® - FluorElastomer)

60ShA, ± 5
Pracovná teplota: -20°C až +200°C
Max. rýchlosť 6 m/s (10 m/s)
Farba: hnedá
Pracovný tlak: 0 bar

Názov	Kód	Profil	Ø hriadeľa	Ø NI od	Ø NI do	Ø NA	HV	Dostupnosť
MVR-S10 5,00 (4,50-5,50)	MVRS10-0005-01-XX	MVR-S10	5.00 mm	4.50 mm	5.50 mm	NI + 6,00 mm	5.20 mm	3 – 5 dní
MVR-S10 6,00 (5,50-6,50)	MVRS10-0006-01-XX	MVR-S10	6.00 mm	5.50 mm	6.50 mm	NI + 6,00 mm	5.20 mm	3 – 5 dní
MVR-S10 7,00 (6,50-8,00)	MVRS10-0007-01-XX	MVR-S10	7.00 mm	6.50 mm	8.00 mm	NI + 6,00 mm	5.20 mm	3 – 5 dní
MVR-S10 8,00 (8,00-9,50)	MVRS10-0008-01-XX	MVR-S10	8.00 mm	8.00 mm	9.50 mm	NI + 6,00 mm	5.20 mm	3 – 5 dní
MVR-S10 10,00 (9,50-11,50)	MVRS10-0010-01-XX	MVR-S10	10.00 mm	9.50 mm	11.50 mm	NI + 9,00 mm	7.70 mm	3 – 5 dní
MVR-S10 12,00 (11,50-13,50)	MVRS10-0012-01-XX	MVR-S10	12.00 mm	11.50 mm	13.50 mm	NI + 9,00 mm	7.70 mm	3 – 5 dní
MVR-S10 14,00 (13,50-15,50)	MVRS10-0014-01-XX	MVR-S10	14.00 mm	13.50 mm	15.50 mm	NI + 9,00 mm	7.70 mm	3 – 5 dní
MVR-S10 16,00 (15,50-17,50)	MVRS10-0016-01-XX	MVR-S10	16.00 mm	15.50 mm	17.50 mm	NI + 9,00 mm	7.70 mm	3 – 5 dní
MVR-S10 18,00 (17,50-19,00)	MVRS10-0018-01-XX	MVR-S10	18.00 mm	17.50 mm	19.00 mm	NI + 9,00 mm	7.70 mm	3 – 5 dní
MVR-S10 20,00 (19,00-21,00)	MVRS10-0020-01-XX	MVR-S10	20.00 mm	19.00 mm	21.00 mm	NI + 12,00 mm	10.50 mm	3 – 5 dní
