MEGAseal MSP08AF

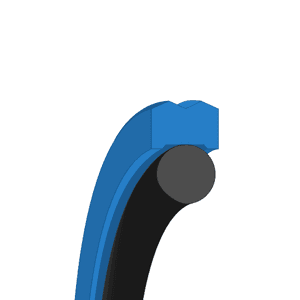

MEGAseal MSP08AF je dvojčinné tesnenie piestu, navrhnuté na účinné utesnenie tesniacej medzery medzi pohybujúcim sa piestom a valcom. Profil MSP08AF sa skladá z dvoch častí, z klzného - tesniaceho krúžku vyrobeného zo vysokokvalitného polyuretánu vyššej tvrdosti a z predpäťového elementu, o-krúžku. Tvar tesniaceho krúžku s dvomi tesniacimi hranami sa vyznačuje vynikajúcimi tesniacimi vlastnosťami a medzera medzi nimi zabraňuje vytvoreniu nežiadúceho hydrodynamického tlaku na povrchu tesnenia a tým zabraňuje tzv. blow-by efektu.

MEGAseal MSP08AF ma jednoduchú montáž - nasunutím do drážky a nevyžaduje dodatočnú kalibráciu, ako je to pri prevedeniach z PTB a ostatných plastových materiálov.

MEGAseal MSP08AF sa vďaka svojim najčastejšie používa v ľahkej a stredne ťažkej hydraulike, ako sú napríklad obrábacie stroje, stavebné stroje, vysokozdvižné vozíky a manipulačná technika. Voľbou rôznych materiálov z našej širokej ponuky, piestne tesnenia MEGAseal MSP08AF nachádzajú využitie vo všetkých odvetviach priemyslu.

Výhody piestnych tesnení MEGAseal MSP08AF sú:

vynikajúci statický a dynamický tesniaci výkon
vynikajúca odolnosť voči opotrebeniu a dlhá životnosť tesnenia
pevné a stabilné uloženie v drážke
vhodné pre štandardizované valce podľa ISO 7425-1
výborná odolnosť voči vtlačeniu do drážky
nízke koeficienty trenia, takmer žiaden "stic-slip" efekt
jednoduchá montáž bez nutnosti kalibrácie
odolnosť voči väčšine hydraulických kvapalín podľa voľby materiálu predpäťového elementu, O-krúžku
možnosť expresnej výroby a voľby ideálneho materiálu MEGAseal pre konkrétnu aplikáciu

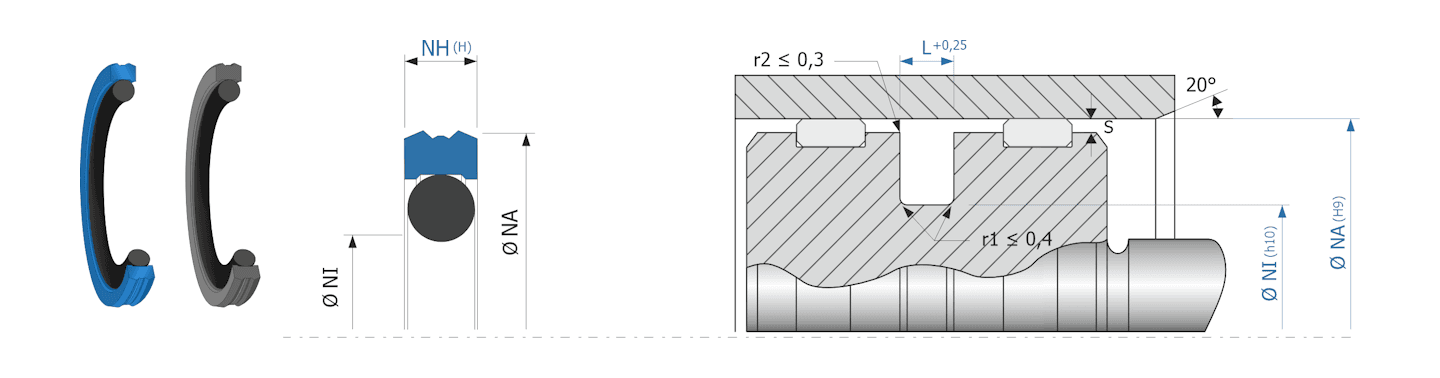

Obrázok zobrazuje príklad použitia a výkres uloženia piestneho tesnenia MEGAseal MSP08AF

U57 (Hydrolysis resistant polyurethane)

Tvrdosť: 57 ± 3 ShD
Pracovná teplota: -30°C až +125°C
Max. rýchlosť: 1 m/s
Farba: modrá
Pracovný tlak: do 250 bar (25MPa) - v závislosti od veľkosti tesniacej medzery - S

N70B (Nitrile Butadiene Rubber)

Tvrdosť: 70 ± 5 ShA
Pracovná teplota: -40°C až +100°C
Farba: čierna

F80. (FKM Viton^® FluorElastomer)

Tvrdosť: 80 ± 5 ShA
Pracovná teplota: -15°C až +200°C
Farba: hnedá/čierna

Mechanické a chemické vlastnosti je možné meniť voľbou iného materiálu MEGAseal.

Názov	Kód	Profil	Ø NA	Ø NI	NH	L	Dostupnosť
MSP08AF 8,00x 3,10x 2,00/ 2,20	MSP08AF-0008-01-XX	MSP08AF	8.00 mm	3.10 mm	2.00 mm	2.20 mm	Express 24H
MSP08AF 10,00x 5,10x 2,00/ 2,20	MSP08AF-0010-01-XX	MSP08AF	10.00 mm	5.10 mm	2.00 mm	2.20 mm	Express 24H
MSP08AF 12,00x 4,50x 3,00/ 3,20	MSP08AF-0012-01-XX	MSP08AF	12.00 mm	4.50 mm	3.00 mm	0.20 mm	Express 24H
MSP08AF 12,00x 7,10x 2,00/ 2,20	MSP08AF-0012-02-XX	MSP08AF	12.00 mm	7.10 mm	2.00 mm	2.20 mm	Express 24H
MSP08AF 14,00x 9,10x 2,00/ 2,20	MSP08AF-0014-01-XX	MSP08AF	14.00 mm	9.10 mm	2.00 mm	2.20 mm	Express 24H
MSP08AF 15,00x 7,50x 3,00/ 3,20	MSP08AF-0015-01-XX	MSP08AF	15.00 mm	7.50 mm	3.00 mm	3.20 mm	Express 24H
MSP08AF 16,00x 8,50x 3,00/ 3,20	MSP08AF-0016-02-XX	MSP08AF	16.00 mm	8.50 mm	3.00 mm	3.20 mm	Express 24H
MSP08AF 16,00x 11,10x 2,00/ 2,20	MSP08AF-0016-03-XX	MSP08AF	16.00 mm	11.10 mm	2.00 mm	2.20 mm	Express 24H
MSP08AF 18,00x 10,50x 3,00/ 3,20	MSP08AF-0018-01-XX	MSP08AF	18.00 mm	10.50 mm	3.00 mm	3.20 mm	Express 24H
MSP08AF 18,00x 13,10x 2,00/ 2,20	MSP08AF-0018-02-XX	MSP08AF	18.00 mm	13.10 mm	2.00 mm	2.20 mm	Express 24H
