MEGAseal MSP19

MEGAseal MSP19 je jednočinné asymetrické piestne tesnenie, navrhnuté na účinné utesnenenie tesniacej medzery medzi pohybujúcim sa piestom a valcom. Profil MSP19 sa skladá z dvoch častí, z tesniaceho krúžku v tvare "U", ktorý je vyrobený z materiálov na báze PTFE a "V" pružiny, ktorá zabezpečuje tesneniu potrebné predpätie. MEGAseal MSP19 sa vyznačuje vynikajúcimi tesniacimi a kĺznými vlastnosťami v statických a dynamických aplikáciách s vratným a rotačným pohybom.

Inovatívny profil tesnenia MEGAseal MSP19 v kombinácii z vynikajúcimi kĺznymi vlastnosťami PTFE materiálov MEGAseal, výrazne redukuje trenie a zvyšuje odolnosť a celkovú životnosť tesnenia.

Výhody piestnych tesnení MEGAseal MSP19 sú:

vynikajúci tesniaci výkon v statických a dynamických aplikáciách
vhodné pre vratné a rotačné aplikácie
vynikajúca odolnosť voči opotrebeniu
výborná odolnosť voči rýchlym zmenám pracovnej teploty
vhodné pre krátke, ako aj dlhé výsuvy
pevné a stabilné uloženie v drážke
nízke koeficienty trenia a dlhá životnosť tesnenia aj pri suchých, alebo slabo mazaných aplikáciách
odolnosť voči väčšine známych chemikálii
ideálne pre delené zástavby
možnosť expresnej výroby a voľby ideálneho materiálu MEGAseal pre konkrétnu aplikáciu

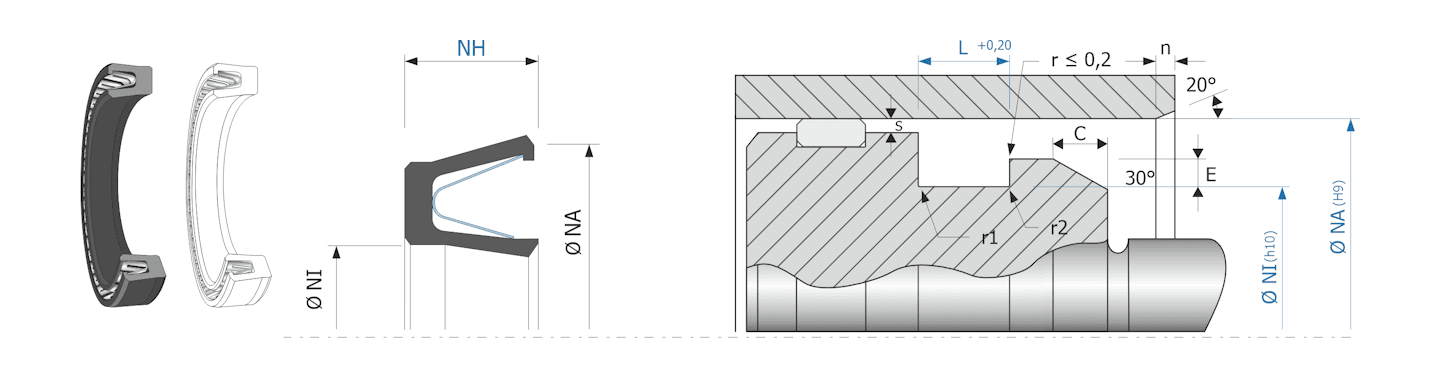

Obrázok zobrazuje príklad použitia a výkres uloženia piestneho tesnenia MEGAseal MSP19

PTC (PTFE + 25% Carbon powder)

Tvrdosť: 62 - 67 ShD
Pracovná teplota: -200°C až +260°C
Max. rýchlosť: 15 m/s
Farba: šedá/čierna
Pracovný tlak: 160/200 bar (16/20MPa) - v závislosti od veľkosti tesniacej medzery - S

PTW (Virgin PTFE) FDA

Tvrdosť: 51 - 65 ShD
Pracovná teplota: -200°C až +260°C
Max. rýchlosť: 15 m/s
Farba: biela
Pracovný tlak: 160/200 bar (16/20MPa) - v závislosti od veľkosti tesniacej medzery - S

V-Spring 1.4310 (Mäander Spring)

Materiál: X12 Cr Ni 17 7
Norma: 1.4310 / AISI 301

Mechanické a chemické vlastnosti je možné meniť voľbou iného materiálu MEGAseal.

Názov	Kód	Profil	Ø NA	Ø NI	NH	L	Dostupnosť
MSP19 6,00x 3,10x 2,00/ 2,40	MSP19-0006-01-XX	MSP19	6.00 mm	3.10 mm	2.00 mm	2.40 mm	Na dopyt
MSP19 8,00x 5,10x 2,00/ 2,40	MSP19-0008-01-XX	MSP19	8.00 mm	5.10 mm	2.00 mm	2.40 mm	Express 24H
MSP19 10,00x 7,10x 2,00/ 2,40	MSP19-0010-01-XX	MSP19	10.00 mm	7.10 mm	2.00 mm	2.40 mm	Express 24H
MSP19 12,00x 9,10x 2,00/ 2,40	MSP19-0012-01-XX	MSP19	8.00 mm	9.10 mm	2.00 mm	2.40 mm	Express 24H
MSP19 14,00x 9,50x 2,50/ 3,60	MSP19-0014-01-XX	MSP19	14.00 mm	9.50 mm	2.50 mm	3.60 mm	Express 24H
MSP19 15,00x 10,50x 2,50/ 3,60	MSP19-0015-01-XX	MSP19	15.00 mm	10.50 mm	2.50 mm	3.60 mm	Express 24H
MSP19 16,00x 11,50x 2,50/ 3,60	MSP19-0016-01-XX	MSP19	16.00 mm	11.50 mm	2.50 mm	3.60 mm	Express 24H
MSP19 18,00x 13,50x 2,50/ 3,60	MSP19-0018-01-XX	MSP19	18.00 mm	13.50 mm	2.50 mm	3.60 mm	Express 24H
MSP19 20,00x 15,50x 2,50/ 3,60	MSP19-0020-01-XX	MSP19	20.00 mm	15.50 mm	2.50 mm	3.60 mm	Express 24H
MSP19 22,00x 17,50x 2,50/ 3,60	MSP19-0022-01-XX	MSP19	22.00 mm	17.50 mm	2.50 mm	3.60 mm	Express 24H
