MEGAseal MSP81

MEGAseal MSP81 je dvojčinné tesnenie piestu, navrhnuté na účinné utesnenie tesniacej medzery medzi pohybujúcim sa piestom a valcom. Profil MSP81 sa skladá z dvoch častí, z klzného - tesniaceho krúžku a z predpäťového elementu - profilového krúžku. Použitie profilového krúžku zabezpečuje zvýšený kontaktný prítlak, lepšiu stabilitu v zástavbe, tým má tesnenie vyššiu odolnosť a zároveň nedochádza k pretočeniu, čím sa eliminuje sa chyba pri montáži tesnenia.

MEGAseal MSP81 sa vďaka svojim vynikajúcim klzným vlastnostiam najčastejšie používa v hydraulike s vratným pohybom a krátkymi výsuvmi pri vyšších rýchlostiach a pre aplikácie s veľkým počtom cyklov, ako sú napríklad vstrekolisy, stavebné stroje, mlyny a valce väčších priemerov. Voľbou rôznych materiálov z našej širokej ponuky, ako napr. PTG, PTB, PTC, piestne tesnenia MEGAseal MSP81, nachádzajú využitie vo všetkých odvetviach priemyslu.

Výhody piestnych tesnení MEGAseal MSP81 sú:

vynikajúci tesniaci výkon pri nízkych a vysokých rýchlostiach
vynikajúca odolnosť voči opotrebeniu a dlhá životnosť tesnenia
vhodné pre náročné - Heavy Duty aplikácie
pevné a stabilné uloženie v drážke
vhodné pre štandardizované valce podľa ISO 7425-1
excelentná odolnosť voči vtlačeniu do drážky
nízke koeficienty trenia, žiaden "stic-slip" efekt
vhodné pre funkcie polohovania
výborná odolnosť voči teplote a chemikáliám - podľa voľby materiálu predpäťového elementu
možnosť expresnej výroby a voľby ideálneho materiálu MEGAseal pre konkrétnu aplikáciu

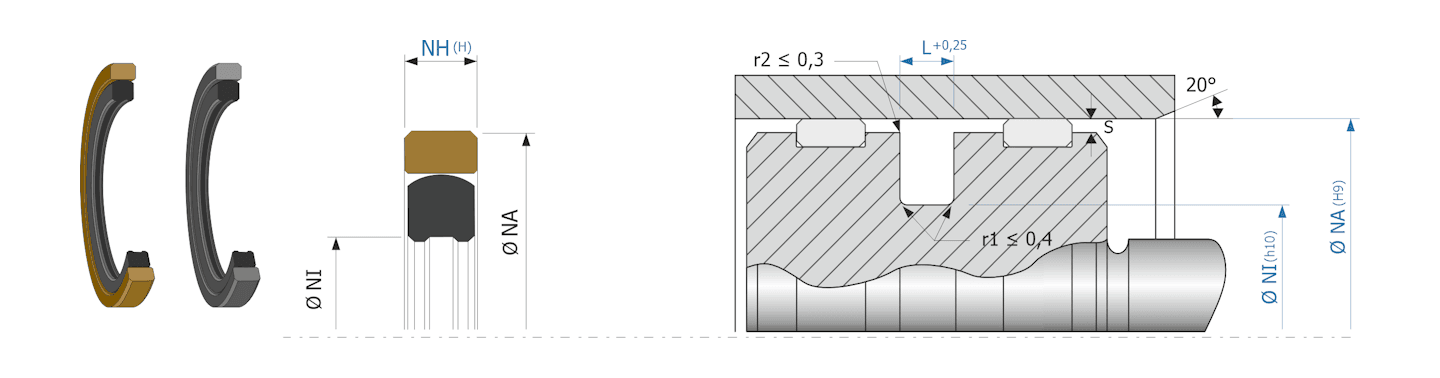

Obrázok zobrazuje príklad použitia a výkres uloženia piestneho tesnenia MEGAseal MSP81

PTB (PTFE + Bronze 40%)

Tvrdosť: 62 - 67 ShD
Pracovná teplota: -200°C až +260°C
Max. rýchlosť: 15 m/s
Farba: hnedá/zlatá
Pracovný tlak: do 400 bar (40MPa) - v závislosti od veľkosti tesniacej medzery - S

N85B (Nitrile Butadiene Rubber)

Tvrdosť: 85 ± 5 ShA
Pracovná teplota: -25°C až +100°C
Farba: čierna

F85.. (FKM Viton^® FluorElastomer)

Tvrdosť: 85 ± 3 ShA
Pracovná teplota: -25°C až +210°C
Farba: hnedá / čierna

Mechanické a chemické vlastnosti je možné meniť voľbou iného materiálu MEGAseal.

Názov	Kód	Profil	Ø NA	Ø NI	NH	L	Dostupnosť
MSP81 45,00x 34,00x 4,00/ 4,20	MSP81-0045-01-XX	MSP81	45.00 mm	34.00 mm	4.00 mm	4.20 mm	Express 24H
MSP81 50,00x 39,00x 4,00/ 4,20	MSP81-0050-01-XX	MSP81	50.00 mm	39.00 mm	4.00 mm	4.20 mm	Express 24H
MSP81 60,00x 44,50x 5,90/ 6,30	MSP81-0060-01-XX	MSP81	60.00 mm	44.50 mm	5.90 mm	6.30 mm	Express 24H
MSP81 60,00x 49,00x 4,00/ 4,20	MSP81-0060-02-XX	MSP81	60.00 mm	49.00 mm	4.00 mm	4.20 mm	Express 24H
MSP81 63,00x 47,50x 5,90/ 6,30	MSP81-0063-01-XX	MSP81	63.00 mm	47.50 mm	5.90 mm	6.30 mm	Express 24H
MSP81 70,00x 54,50x 5,90/ 6,30	MSP81-0070-01-XX	MSP81	70.00 mm	54.50 mm	5.90 mm	6.30 mm	Express 24H
MSP81 75,00x 54,00x 7,70/ 8,10	MSP81-0075-01-XX	MSP81	75.00 mm	54.00 mm	7.70 mm	8.10 mm	Express 24H
MSP81 80,00x 59,00x 7,70/ 8,10	MSP81-0080-01-XX	MSP81	80.00 mm	59.00 mm	7.70 mm	8.10 mm	Express 24H
MSP81 80,00x 64,50x 5,90/ 6,30	MSP81-0080-02-XX	MSP81	80.00 mm	64.50 mm	5.90 mm	6.30 mm	Express 24H
MSP81 90,00x 69,00x 7,70/ 8,10	MSP81-0090-01-XX	MSP81	90.00 mm	69.00 mm	7.70 mm	8.10 mm	Express 24H

Nenašli ste, čo ste hľadali?

Prosím kontaktujte náš zákaznícky servis na tel. 052/452 28 67, alebo mailom na obchod@megabelt.sk
