MEGAseal MSP81B

MEGAseal MSP81B je jednočinné tesnenie piestu, navrhnuté na účinné utesnenenie tesniacej medzery medzi pohybujúcim sa piestom a valcom. Profil MSP81B sa skladá z dvoch častí, z klzného - tesniaceho krúžku a z predpäťového elementu - profilového krúžku. Použitie profilového krúžku zabezpečuje zvýšený kontaktný prítlak, lepšiu stabilitu v zástavbe, tým má tesnenie vyššiu odolnosť a zároveň nedochádza k pretočeniu, čím sa eliminuje sa chyba pri montáži tesnenia.

MEGAseal MSP81B sa vďaka svojim vynikajúcim klzným vlastnostiam najčastejšie používa v hydraulike s vratným pohybom a krátkymi výsuvmi pri vyšších rýchlostiach a pre aplikácie s veľkým počtom cyklov, ako sú napríklad vstrekolisy, stavebné stroje, mlyny a valce väčších priemerov. Voľbou rôznych materiálov z našej širokej ponuky, ako napr. PTG, PTB, PTC, piestne tesnenia MEGAseal MSP81B, nachádzajú využitie vo všetkých odvetviach priemyslu.

Výhody piestnych tesnení MEGAseal MSP81B sú:

vynikajúci tesniaci výkon pri nízkych a vysokých rýchlostiach
vynikajúca odolnosť voči opotrebeniu a dlhá životnosť tesnenia
vhodné pre náročné - Heavy Duty aplikácie
pevné a stabilné uloženie v drážke
vhodné pre štandardizované valce podľa ISO 7425-1
excelentná odolnosť voči vtlačeniu do drážky
nízke koeficienty trenia, žiaden "stic-slip" efekt
vhodné pre funkcie polohovania
výborná odolnosť voči teplote a chemikáliám - podľa voľby materiálu predpäťového elementu
možnosť expresnej výroby a voľby ideálneho materiálu MEGAseal pre konkrétnu aplikáciu

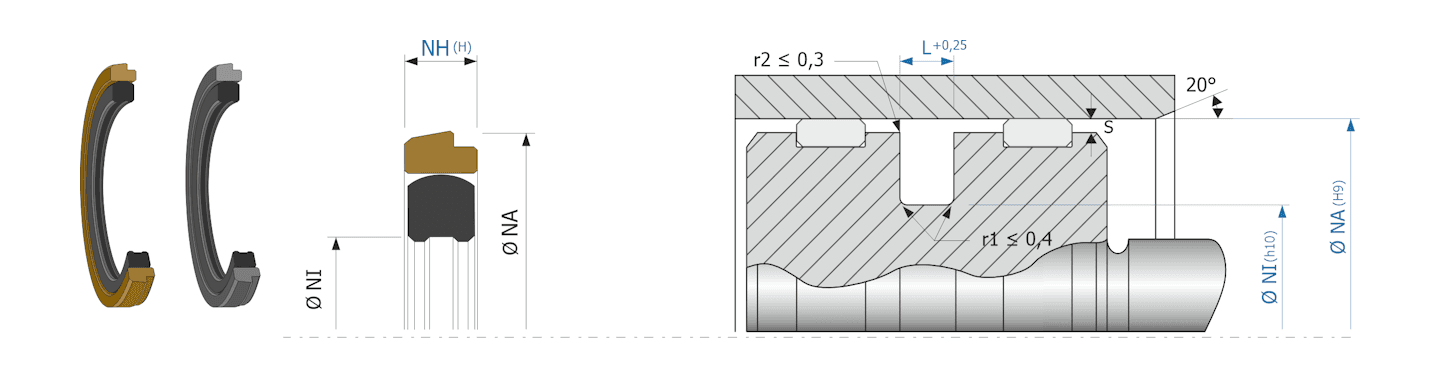

Obrázok zobrazuje príklad použitia a výkres uloženia piestneho tesnenia MEGAseal MSP81B

PTB (PTFE + Bronze 40%)

Tvrdosť: 62 - 67 ShD
Pracovná teplota: -200°C až +260°C
Max. rýchlosť: 15 m/s
Farba: hnedá/zlatá
Pracovný tlak: do 400 bar (40MPa) - v závislosti od veľkosti tesniacej medzery - S

N85B (Nitrile Butadiene Rubber)

Tvrdosť: 85 ± 5 ShA
Pracovná teplota: -25°C až +100°C
Farba: čierna

F85.. (FKM Viton^® FluorElastomer)

Tvrdosť: 85 ± 3 ShA
Pracovná teplota: -25°C až +210°C
Farba: hnedá / čierna

Mechanické a chemické vlastnosti je možné meniť voľbou iného materiálu MEGAseal.

Názov	Kód	Profil	Ø NA	Ø NI	NH	L	Dostupnosť
MSP81B 110,00x 90,00x 9,50/10,00	MSP81B-0110-01-XX	MSP81B	110.00 mm	90.00 mm	9.50 mm	10.00 mm	Express 24H
MSP81B 120,00x100,00x 9,50/10,00	MSP81B-0120-01-XX	MSP81B	120.00 mm	100.00 mm	9.50 mm	10.00 mm	Express 24H
MSP81B 125,00x105,00x 9,50/10,00	MSP81B-0125-01-XX	MSP81B	125.00 mm	105.00 mm	9.50 mm	10.00 mm	Express 24H
MSP81B 130,00x110,00x 9,50/10,00	MSP81B-0130-01-XX	MSP81B	130.00 mm	110.00 mm	9.50 mm	10.00 mm	Express 24H
MSP81B 140,00x120,00x 9,50/10,00	MSP81B-0140-01-XX	MSP81B	140.00 mm	120.00 mm	9.50 mm	10.00 mm	Express 24H
MSP81B 160,00x135,00x12,00/12,50	MSP81B-0160-01-XX	MSP81B	160.00 mm	135.00 mm	12.00 mm	12.50 mm	Express 24H
MSP81B 170,00x145,00x12,00/12,50	MSP81B-0170-01-XX	MSP81B	170.00 mm	145.00 mm	12.00 mm	12.50 mm	Express 24H
MSP81B 180,00x155,00x12,00/12,50	MSP81B-0180-01-XX	MSP81B	180.00 mm	155.00 mm	12.00 mm	12.50 mm	Express 24H
MSP81B 200,00x175,00x12,00/12,50	MSP81B-0200-01-XX	MSP81B	200.00 mm	175.00 mm	12.00 mm	12.50 mm	Express 24H
MSP81B 210,00x185,00x12,00/12,50	MSP81B-0210-01-XX	MSP81B	210.00 mm	185.00 mm	12.00 mm	12.50 mm	Express 24H

Nenašli ste, čo ste hľadali?

Prosím kontaktujte náš zákaznícky servis na tel. 052/452 28 67, alebo mailom na obchod@megabelt.sk
