MEGAseal MSP81C

MEGAseal MSP81C je dvojčinné tesnenie piestu, navrhnuté na účinné utesnenie tesniacej medzery medzi pohybujúcim sa piestom a valcom. Profil MSP81C sa skladá z dvoch častí, z klzného - tesniaceho krúžku vyrobeného zo vysokokvalitného polyuretánu vyššej tvrdosti a z predpäťového elementu - profilového krúžku. Použitie profilového krúžku zabezpečuje zvýšený kontaktný prítlak, lepšiu stabilitu v zástavbe, tým má tesnenie vyššiu odolnosť a zároveň nedochádza k pretočeniu, čím sa eliminuje chyba pri montáži tesnenia.

MEGAseal MSP81C ma jednoduchú montáž - nasunutím do drážky a nevyžaduje dodatočnú kalibráciu, ako je to pri prevedeniach z PTB a ostatných plastových materiálov.

MEGAseal MSP81C sa vďaka svojim vlastnostiam najčastejšie používa v stredne ťažkej hydraulike a ťažkej hydraulike, pre tzv. Heavy Duty aplikácie, ako sú napríklad obrábacie stroje, stavebné stroje, vstrekolisy, vysokozdvižné vozíky a manipulačná technika. Voľbou rôznych materiálov z našej širokej ponuky, piestne tesnenia MEGAseal MSP81C nachádzajú využitie vo všetkých odvetviach priemyslu.

Výhody piestnych tesnení MEGAseal MSP81C sú:

vynikajúci statický a dynamický tesniaci výkon
vynikajúca odolnosť voči opotrebeniu a dlhá životnosť tesnenia
prevádzka bez vibrácií aj pri nízkych rýchlostiach
pevné a stabilné uloženie v drážke
vhodné pre štandardizované valce podľa ISO 7425-1
výborná odolnosť voči vtlačeniu do drážky
nízke koeficienty trenia, takmer žiaden "stic-slip" efekt
jednoduchá montáž bez nutnosti kalibrácie
odolnosť voči väčšine hydraulických kvapalín podľa voľby materiálu predpäťového elementu
možnosť expresnej výroby a voľby ideálneho materiálu MEGAseal pre konkrétnu aplikáciu

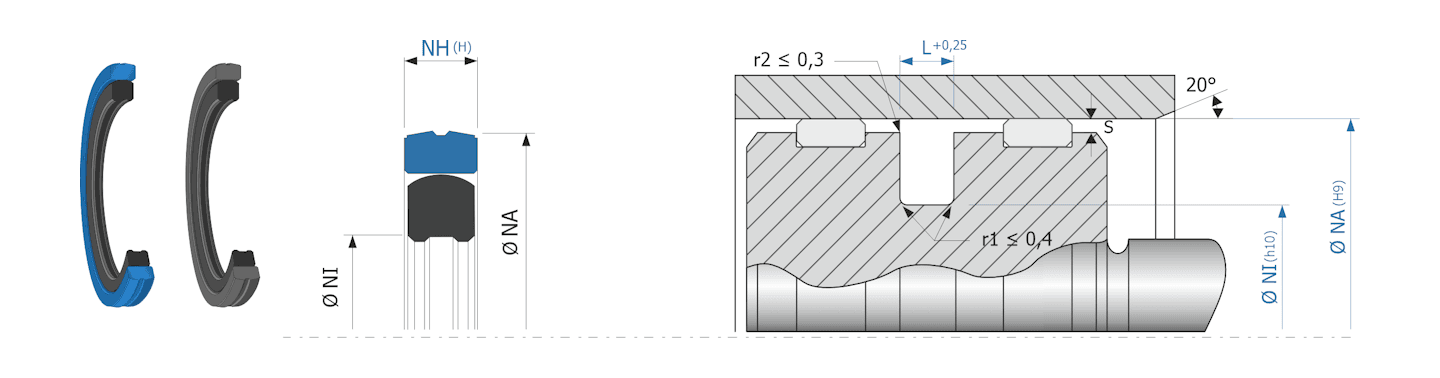

Obrázok zobrazuje príklad použitia a výkres uloženia piestneho tesnenia MEGAseal MSP81C

U57 (Hydrolysis resistant polyurethane)

Tvrdosť: 57 ± 3 ShD
Pracovná teplota: -30°C až +125°C
Max. rýchlosť: 0,6 m/s
Farba: modrá
Pracovný tlak: do 400 bar (25MPa) - v závislosti od veľkosti tesniacej medzery - S

N85B (Nitrile Butadiene Rubber)

Tvrdosť: 85 ± 5 ShA
Pracovná teplota: -25°C až +100°C
Farba: čierna

Mechanické a chemické vlastnosti je možné meniť voľbou iného materiálu MEGAseal.

Názov	Kód	Profil	Ø NA	Ø NI	NH	L	Dostupnosť
MSP81C 25,00x 17,50x 3,00/ 3,20	MSP81C-0025-01-XX	MSP81C	25.00 mm	17.50 mm	3.00 mm	3.20 mm	Express 24H
MSP81C 28,00x 20,50x 3,00/ 3,20	MSP81C-0028-01-XX	MSP81C	28.00 mm	20.50 mm	3.00 mm	3.20 mm	Express 24H
MSP81C 32,00x 24,50x 3,00/ 3,20	MSP81C-0032-01-XX	MSP81C	32.00 mm	24.50 mm	3.00 mm	3.20 mm	Express 24H
MSP81C 35,00x 24,00x 4,00/ 4,20	MSP81C-0035-01-XX	MSP81C	35.00 mm	24.00 mm	4.00 mm	4.20 mm	Express 24H
MSP81C 40,00x 29,00x 4,00/ 4,20	MSP81C-0040-01-XX	MSP81C	40.00 mm	29.00 mm	4.00 mm	4.20 mm	Express 24H
MSP81C 45,00x 34,00x 4,00/ 4,20	MSP81C-0045-01-XX	MSP81C	45.00 mm	34.00 mm	4.00 mm	4.20 mm	Express 24H
MSP81C 50,00x 39,00x 4,00/ 4,20	MSP81C-0050-01-XX	MSP81C	50.00 mm	39.00 mm	4.00 mm	4.20 mm	Express 24H
MSP81C 55,00x 39,50x 6,10/ 6,30	MSP81C-0055-01-XX	MSP81C	55.00 mm	39.50 mm	6.10 mm	6.30 mm	Express 24H
MSP81C 55,00x 44,00x 4,00/ 4,20	MSP81C-0055-02-XX	MSP81C	55.00 mm	44.00 mm	4.00 mm	4.20 mm	Express 24H
MSP81C 60,00x 44,50x 6,10/ 6,30	MSP81C-0060-01-XX	MSP81C	60.00 mm	44.50 mm	6.10 mm	6.30 mm	Express 24H
