Obrázok zobrazuje profil pneumatického tesnenia piestnej tyče MEGAseal MSR994

MEGAseal PNEU MSR994

MEGAseal MSR994 je jednočinné pneumatické piestnicové tesnenie, kombinované so stieracím britom, navrhnuté na účinné utesnenie tesniacej medzery medzi hlavou valca a pohybujúcou sa piestnou tyčou. MEGAseal MSR994 sa skladá z tesniacej časti vyrobenej z elastoméru NBR a stieracej časti vyrobenej z TPE, čo zvyšuje stieracie schopnosti aj v náročnejších aplikáciách.

Profil MSR994 má špeciálny dizajn, ktorý umožňuje montáž do drážok bez potreby použitia poistného krúžku.

Výhody pneumatických piestnicových tesnení MEGAseal MSR994 sú:

  • výborné tesniace a stieracie vlastnosti
  • výborná odolnosť voči opotrebeniu
  • ekonomická verzia pneumatického tesnenia (lisovaná produkcia)
  • pevné a stabilné uloženie v drážke bez nutnosti používať poistný krúžok
  • vhodné pre valce podľa ISO 6432 a 21287
  • nízke koeficienty trenia a dlhá životnosť tesnenia
  • kombinácia stieracieho krúžku a tesnenia šetrí priestor vo valci
  • jednoduchá montáž tesnenia
  • široká škála rozmerov
  • možnosť expresnej výroby a voľby ideálneho materiálu MEGAseal pre konkrétnu aplikáciu

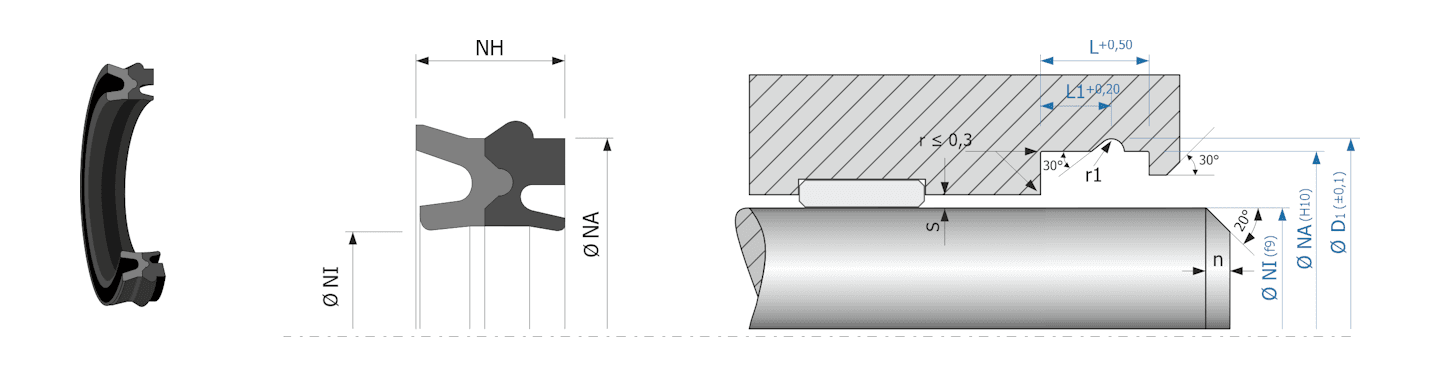

Obrázok zobrazuje príklad použitia a výkres uloženia pneumatického tesnenia MEGAseal MSR994

N80B (Nitrile Butadiene Rubber)

  • Tvrdosť: 80 ShA, ± 2
  • Pracovná teplota: -30°C až +100°C
  • Max. rýchlosť: 1 m/s
  • Farba: čierna
  • Pracovný tlak: do 16 bar (1,6MPa)

TPE (Thermoplastic Elastomer)

  • Tvrdosť: 55 ShA, ± 3
  • Pracovná teplota: -40°C až +100°C
  • Farba: šedá

Mechanické a chemické vlastnosti je možné meniť voľbou iného materiálu MEGAseal.

NázovKódProfilØ NIØ NANHLDostupnosť
MSR994 12,00x 22,00x10,40/13,00MSR994-0012-01-N80TPEMSR99412.00 mm22.00 mm10.40 mm13.00 mm3 - 5 dní
MSR994 14,00x 24,00x10,40/13,00MSR994-0014-01-N80TPEMSR99414.00 mm24.00 mm10.40 mm13.00 mm3 - 5 dní
MSR994 16,00x 26,00x10,40/13,00MSR994-0016-01-N80TPEMSR99416.00 mm26.00 mm10.40 mm13.00 mm3 - 5 dní
MSR994 18,00x 28,00x11,00/13,00MSR994-0018-01-N80TPEMSR99418.00 mm28.00 mm11.00 mm13.00 mm3 - 5 dní
MSR994 20,00x 30,00x10,40/13,00MSR994-0020-01-N80TPEMSR99420.00 mm30.00 mm10.40 mm13.00 mm3 - 5 dní
MSR994 22,00x 32,00x11,00/13,00MSR994-0022-01-N80TPEMSR99422.00 mm32.00 mm11.00 mm13.00 mm3 - 5 dní
MSR994 25,00x 35,00x11,00/13,00MSR994-0025-01-N80TPEMSR99425.00 mm35.00 mm11.00 mm13.00 mmSkladom
MSR994 28,00x 38,00x11,50/14,00MSR994-0028-01-N80TPEMSR99428.00 mm38.00 mm11.50 mm14.00 mm3 - 5 dní
MSR994 30,00x 40,00x11,50/14,00MSR994-0030-01-N80TPEMSR99430.00 mm40.00 mm11.50 mm14.00 mm3 - 5 dní
MSR994 32,00x 42,00x11,00/13,00MSR994-0032-01-N80TPEMSR99432.00 mm42.00 mm11.00 mm13.00 mm3 - 5 dní

Nenašli ste, čo ste hľadali?

Prosím kontaktujte náš zákaznícky servis na tel. 052/452 28 67, alebo mailom na obchod@megabelt.sk
