Zobrazenie profilu stieracieho krúžku, tesnenia MEGAseal MSW01A

MEGAseal MSW01A

MEGAseal MSW01A je jednočinný stierací krúžok, pre zástavby podľa ISO 6195 typ A, navrhnutý špeciálne na účinné stieranie piestnej tyče, a tým zabránenie prieniku nečistôt do valca. Profil MSW01A má dodatočný stabilizačný brit na vnútornom priemere, ktorý zaručuje pevné a stabilné uloženie v drážke, čím sa dosahuje vysoká účinnosť stierania nečistôt a zároveň zabraňuje pretočeniu stieracieho krúžku. Na vnútornom priemere stabilizačného britu, sú vytvorené drážky, na prepustenie tlaku, pre prípadný "Build up pressure" efekt.

MEGAseal MSW01A sa najčastejšie používa v hydraulike a pneumatike pre stavebné stroje, vysokozdvižné vozíky, vstrekolisy, poľnohospodárske stroje a štandardné valce. Voľbou rôznych materiálov z našej širokej ponuky, ako napr. NBR, FKM, EPDM, alebo špeciálnych polyuretánov U51, U57, atď. stieracie krúžky MEGAseal MSW01A nachádzajú využitie vo všetkých odvetviach priemyslu.

Výhody stieracích krúžkov MEGAseal MSW01A sú:

  • veľmi dobrý stierací výkon
  • vynikajúca odolnosť voči opotrebeniu
  • vhodné pre štandardizované zástavby podľa ISO 6195 typ A
  • pevné a stabilné uloženie v drážke
  • dodatočný stabilizačný brit zabraňuje pretočeniu v zástavbe
  • drážky na prepustenie prípadného tlaku medzi piestnym tesnení a stieracím krúžkom
  • nízke koeficienty trenia a dlhá životnosť tesnenia
  • jednoduchá montáž tesnenia
  • odolnosť voči väčšine hydraulických kvapalín
  • možnosť expresnej výroby a voľby ideálneho materiálu MEGAseal pre konkrétnu aplikáciu

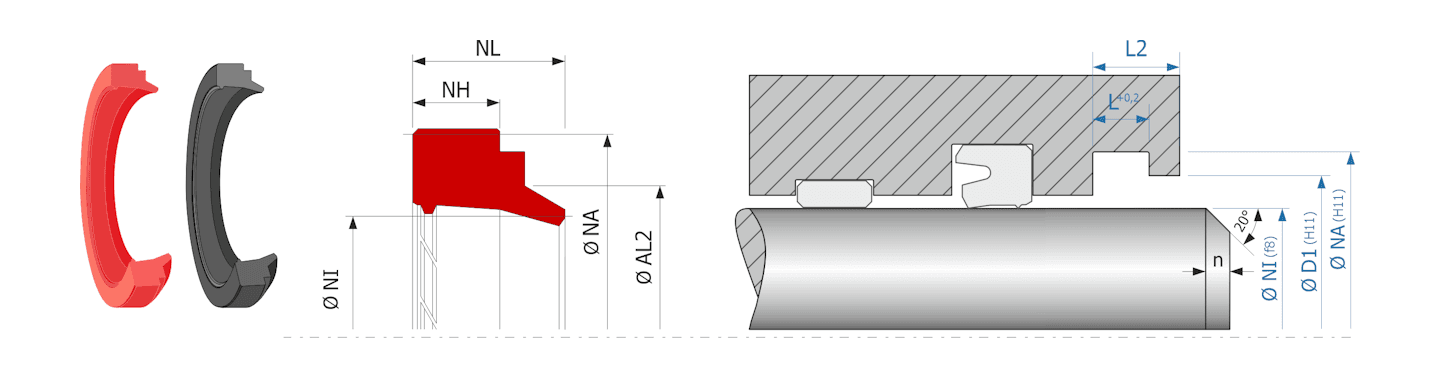

Obrázok zobrazuje príklad použitia a výkres uloženia stieracieho krúžku MEGAseal MSW01A

U50 (Hydrolysis resistant polyurethane)

  • Tvrdosť: 95 ShA, ± 2
  • Pracovná teplota: -30°C až +125°C
  • Max. rýchlosť: 4 m/s
  • Farba: červená
  • Pracovný tlak: 0 bar (0MPa)

Mechanické a chemické vlastnosti je možné meniť voľbou iného materiálu MEGAseal.

NázovKódProfilØ NIØ NALL2Dostupnosť
MSW01A 4,00x 12,00x 4,00/ 7,00MSW01A-0004-01-XXMSW01A4.00 mm12.00 mm4.00 mm7.00 mmExpress 24H
MSW01A 8,00x 16,00x 4,00/ 7,00MSW01A-0008-01-XXMSW01A8.00 mm16.00 mm4.00 mm7.00 mmExpress 24H
MSW01A 10,00x 18,00x 4,00/ 7,00MSW01A-0010-01-XXMSW01A10.00 mm18.00 mm4.00 mm7.00 mmExpress 24H
MSW01A 12,00x 20,00x 4,00/ 7,00MSW01A-0012-01-XXMSW01A12.00 mm20.00 mm4.00 mm7.00 mmExpress 24H
MSW01A 14,00x 22,00x 4,00/ 7,00MSW01A-0014-01-XXMSW01A14.00 mm22.00 mm4.00 mm7.00 mmExpress 24H
MSW01A 15,00x 23,00x 4,00/ 7,00MSW01A-0015-01-XXMSW01A15.00 mm23.00 mm4.00 mm7.00 mmSkladom
MSW01A 16,00x 24,00x 4,00/ 7,00MSW01A-0016-01-XXMSW01A16.00 mm24.00 mm4.00 mm7.00 mmSkladom
MSW01A 16,00x 24,00x 5,00/ 7,80MSW01A-0016-02-XXMSW01A16.00 mm24.00 mm5.00 mm7.80 mmExpress 24H
MSW01A 17,00x 25,00x 4,00/ 7,00MSW01A-0017-01-XXMSW01A17.00 mm25.00 mm4.00 mm7.00 mmExpress 24H
MSW01A 18,00x 26,00x 4,00/ 7,00MSW01A-0018-01-XXMSW01A18.00 mm26.00 mm4.00 mm7.00 mmExpress 24H
