MEGAseal MSW13

MEGAseal MSW13 je dvojčinný stierací krúžok, pre zástavby podľa ISO 6195 typ D, navrhnutý na účinné stieranie piestnej tyče, a tým zabránenie prieniku nečistôt do valca. Profil MSW13 sa skladá z dvoch častí, z klzného, stieracieho krúžku, a z predpäťového elementu, O-krúžku. MEGAseal MSW13 plní vo valci 2 funkcie. Prvou je efektívne stieranie nečistôt z piestnej tyče a ochrana vnútorných častí valca a druhou je redukovanie a stieranie prebytočného olejového filmu z piestnej tyče.

MEGAseal MSW13 sa vďaka svojim vynikajúcim klzným vlastnostiam najčastejšie používa v hydraulike s vratným pohybom a krátkymi výsuvmi pri vyšších rýchlostiach a pre aplikácie s veľkým počtom cyklov, ako sú napríklad vstrekolisy, stavebné stroje, mlyny a valce väčších priemerov. Voľbou rôznych materiálov z našej širokej ponuky, ako napr. PTG, PTB, PTC, alebo špeciálnych polyuretánov vyšších tvrdostí s prímesou MoS2, stieracie krúžky MEGAseal MSW13 nachádzajú využitie vo všetkých odvetviach priemyslu.

Výhody stieracích krúžkov MEGAseal MSW13 sú:

dvojitý stierací brit zaručuje lepší stierací efekt
veľmi dobrý stierací efekt, aj voči silno priľnutým nečistotám
stierací krúžok je schopný kompenzovať vychýlenia piestnej tyče
vynikajúca odolnosť voči opotrebeniu a dlhá životnosť
vhodné pre použitie s tesneniami MEGAseal MSR09, MEGAseal MSR91B, ...
pevné a stabilné uloženie v drážke
vhodný pre uloženia podľa ISO/DIN 6195 typ D
nízke koeficienty trenia, žiaden "stic-slip" efekt
jednoduchá montáž tesnenia
odolnosť voči väčšine hydraulických kvapalín
možnosť expresnej výroby a voľby ideálneho materiálu MEGAseal pre konkrétnu aplikáciu

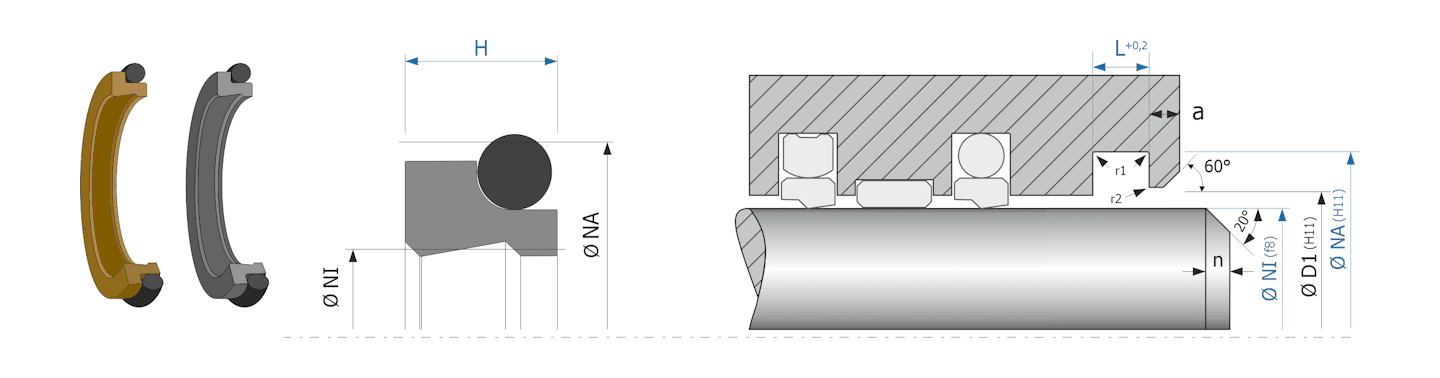

Obrázok zobrazuje príklad použitia a výkres uloženia stieracieho krúžku MEGAseal MSW13

PTB (PTFE + Bronze 40%)

Tvrdosť: 62 - 67 ShD
Pracovná teplota: -200°C až +260°C
Max. rýchlosť: 15 m/s
Farba: hnedá/zlatá
Pracovný tlak: do 15 bar (1,5MPa)

N70B (Nitrile Butadiene Rubber)

Tvrdosť: 70 ± 5 ShA
Pracovná teplota: -40°C až +100°C
Farba: čierna

F80. (FKM Viton^® FluorElastomer)

Tvrdosť: 80 ± 5 ShA
Pracovná teplota: -15°C až +200°C
Farba: hnedá/čierna

Mechanické a chemické vlastnosti je možné meniť voľbou iného materiálu MEGAseal.

Názov	Kód	Profil	Ø NI	Ø NA	H	L	Dostupnosť
MSW13 19,00x 26,60x 4,00/ 4,20	MSW13-0019-01-XX	MSW13	19.00 mm	26.60 mm	4.00 mm	4.20 mm	Express 24H
MSW13 20,00x 27,60x 4,00/ 4,20	MSW13-0020-01-XX	MSW13	20.00 mm	27.60 mm	4.00 mm	4.20 mm	Express 24H
MSW13 25,00x 32,60x 4,00/ 4,20	MSW13-0025-01-XX	MSW13	25.00 mm	32.60 mm	4.00 mm	4.20 mm	Express 24H
MSW13 28,00x 35,60x 4,00/ 4,20	MSW13-0028-01-XX	MSW13	28.00 mm	35.60 mm	4.00 mm	4.20 mm	Express 24H
MSW13 30,00x 37,60x 4,00/ 4,20	MSW13-0030-01-XX	MSW13	30.00 mm	37.60 mm	4.00 mm	4.20 mm	Express 24H
MSW13 32,00x 39,60x 4,00/ 4,20	MSW13-0032-01-XX	MSW13	32.00 mm	39.60 mm	4.00 mm	4.20 mm	Express 24H
MSW13 36,00x 43,60x 4,00/ 4,20	MSW13-0036-01-XX	MSW13	36.00 mm	43.60 mm	4.00 mm	4.20 mm	Express 24H
MSW13 40,00x 48,80x 6,00/ 6,30	MSW13-0040-01-XX	MSW13	40.00 mm	48.80 mm	6.00 mm	6.30 mm	Express 24H
MSW13 42,00x 50,80x 6,00/ 6,30	MSW13-0042-01-XX	MSW13	42.00 mm	50.80 mm	6.00 mm	6.30 mm	Express 24H
MSW13 45,00x 53,80x 6,00/ 6,30	MSW13-0045-01-XX	MSW13	45.00 mm	53.80 mm	6.00 mm	6.30 mm	Express 24H

Nenašli ste, čo ste hľadali?

Prosím kontaktujte náš zákaznícky servis na tel. 052/452 28 67, alebo mailom na obchod@megabelt.sk
