Zobrazenie profilu stieracieho krúžku MEGAseal MSW13E2

MEGAseal MSW13-E2

MEGAseal MSW13E2 je dvojčinný stierací krúžok, pre zástavby podľa ISO 6195 typ D, navrhnutý na účinné stieranie piestnej tyče, a tým zabránenie prieniku nečistôt do valca. Profil MSW13E2 sa skladá z dvoch častí, z klzného, stieracieho krúžku, a z predpäťového elementu, O-krúžku. MEGAseal MSW13E2 plní vo valci 2 funkcie. Prvou je efektívne stieranie nečistôt z piestnej tyče a ochrana vnútorných častí valca a druhou je redukovanie a stieranie prebytočného olejového filmu z piestnej tyče.

MEGAseal MSW13E2 má, v porovnaní s MSW13, použitý väčšie prierez (d2) O-krúžku.

MEGAseal MSW13E2 sa vďaka svojim vynikajúcim klzným vlastnostiam najčastejšie používa v hydraulike s vratným pohybom a krátkymi výsuvmi pri vyšších rýchlostiach a pre aplikácie s veľkým počtom cyklov, ako sú napríklad vstrekolisy, stavebné stroje, mlyny a valce väčších priemerov. Voľbou rôznych materiálov z našej širokej ponuky, ako napr. PTG, PTB, PTC, alebo špeciálnych polyuretánov vyšších tvrdostí s prímesou MoS2, stieracie krúžky MEGAseal MSW13E2 nachádzajú využitie vo všetkých odvetviach priemyslu.

Výhody stieracích krúžkov MEGAseal MSW13E2 sú:

  • dvojitý stierací brit zaručuje lepší stierací efekt
  • veľmi dobrý stierací efekt, aj voči silno priľnutým nečistotám
  • stierací krúžok je schopný kompenzovať vychýlenia piestnej tyče
  • vynikajúca odolnosť voči opotrebeniu a dlhá životnosť
  • vhodné pre použitie s tesneniami MEGAseal MSR09, MEGAseal MSR91B, ...
  • pevné a stabilné uloženie v drážke
  • vhodný pre uloženia podľa ISO/DIN 6195 typ D
  • nízke koeficienty trenia, žiaden "stic-slip" efekt
  • jednoduchá montáž tesnenia
  • odolnosť voči väčšine hydraulických kvapalín
  • možnosť expresnej výroby a voľby ideálneho materiálu MEGAseal pre konkrétnu aplikáciu

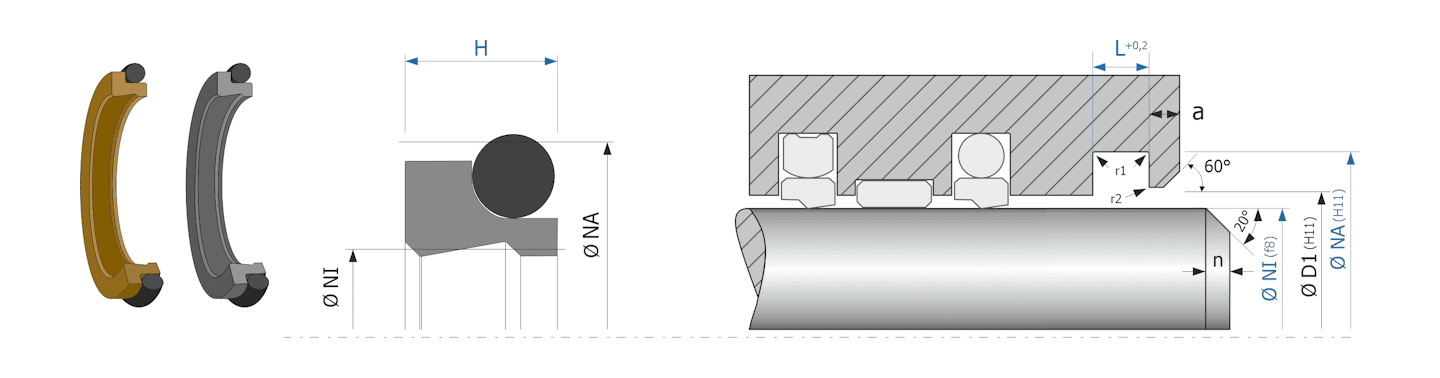

Obrázok zobrazuje príklad použitia a výkres uloženia stieracieho krúžku MEGAseal MSW13E2

PTB (PTFE + Bronze 40%)

  • Tvrdosť: 62 - 67 ShD
  • Pracovná teplota: -200°C až +260°C
  • Max. rýchlosť: 15 m/s
  • Farba: hnedá/zlatá
  • Pracovný tlak: do 15 bar (1,5MPa)

N70B (Nitrile Butadiene Rubber)

  • Tvrdosť: 70 ± 5 ShA
  • Pracovná teplota: -40°C až +100°C
  • Farba: čierna

F80. (FKM Viton® FluorElastomer)

  • Tvrdosť: 80 ± 5 ShA
  • Pracovná teplota: -15°C až +200°C
  • Farba: hnedá/čierna

Mechanické a chemické vlastnosti je možné meniť voľbou iného materiálu MEGAseal.

NázovKódProfilØ NIØ NAHLDostupnosť
MSW13-E2 4,00x 8,80x 3,50/ 3,70MSW13E2-0004-01-XXMSW13-E24.00 mm8.80 mm3.50 mm3.70 mmExpress 24H
MSW13-E2 5,00x 9,80x 3,50/ 3,70MSW13E2-0005-01-XXMSW13-E25.00 mm9.80 mm3.50 mm3.70 mmExpress 24H
MSW13-E2 6,00x 10,80x 3,50/ 3,70MSW13E2-0006-01-XXMSW13-E26.00 mm10.80 mm3.50 mm3.70 mmExpress 24H
MSW13-E2 8,00x 12,80x 3,50/ 3,70MSW13E2-0008-01-XXMSW13-E28.00 mm12.80 mm3.50 mm3.70 mmExpress 24H
MSW13-E2 10,00x 14,80x 3,50/ 3,70MSW13E2-0010-01-XXMSW13-E210.00 mm14.80 mm3.50 mm3.70 mmExpress 24H
MSW13-E2 12,00x 18,80x 4,80/ 5,00MSW13E2-0012-01-XXMSW13-E212.00 mm18.80 mm4.80 mm5.00 mmExpress 24H
MSW13-E2 14,00x 20,80x 4,80/ 5,00MSW13E2-0014-01-XXMSW13-E214.00 mm20.80 mm4.80 mm5.00 mmExpress 24H
MSW13-E2 15,00x 21,80x 4,80/ 5,00MSW13E2-0015-01-XXMSW13-E215.00 mm21.80 mm4.80 mm5.00 mmExpress 24H
MSW13-E2 16,00x 20,80x 3,50/ 3,70MSW13E2-0016-01-XXMSW13-E216.00 mm20.80 mm3.50 mm3.70 mmExpress 24H
MSW13-E2 16,00x 22,80x 4,80/ 5,00MSW13E2-0016-02-XXMSW13-E216.00 mm22.80 mm4.80 mm5.00 mmExpress 24H
