Obrázok zobrazuje profil tesnenia, stieracieho krúžku MEGAseal MSW14

MEGAseal MSW14

MEGAseal MSW14 je jednočinný stierací krúžok, pre zástavby podľa ISO 6195 typ D, navrhnutý na veľmi účinné stieranie piestnej tyče, a tým zabránenie prieniku nečistôt do valca. Profil MSW14 sa skladá z dvoch častí, z klzného stieracieho krúžku a z predpäťového elementu o-krúžku. MEGAseal MSW14 má tzv. ostrý stierací brit pre efektívne stieranie hrubých nečistôt. Dizajn stieracieho britu zabezpečuje aj vracanie prebytočného olejového filmu z piestnej tyče späť do systému.

MEGAseal MSW14 sa vďaka svojim vynikajúcim klzným vlastnostiam najčastejšie používa v hydraulike s vratným pohybom a krátkymi výsuvmi pri vyšších rýchlostiach a pre aplikácie s veľkým počtom cyklov, ako sú napríklad vstrekolisy, stavebné stroje, mlyny a valce väčších priemerov. Voľbou rôznych materiálov z našej širokej ponuky, ako napr. PTG, PTB, PTC, alebo špeciálnych polyuretánov vyšších tvrdostí s prímesou MoS2, stieracie krúžky MEGAseal MSW14 nachádzajú využitie vo všetkých odvetviach priemyslu.

Výhody stieracích krúžkov MEGAseal MSW14 sú:

  • veľmi dobrý stierací efekt, aj voči silno priľnutým nečistotám
  • stierací krúžok je schopný kompenzovať vychýlenia piestnej tyče
  • vynikajúca odolnosť voči opotrebeniu a dlhá životnosť
  • vhodné pre použitie s tesneniami MEGAseal MSR09, MEGAseal MSR91B, ...
  • pevné a stabilné uloženie v drážke
  • vhodný pre uloženia podľa ISO/DIN 6195 typ D
  • nízke koeficienty trenia, žiaden "stic-slip" efekt
  • jednoduchá montáž tesnenia
  • odolnosť voči väčšine hydraulických kvapalín
  • možnosť expresnej výroby a voľby ideálneho materiálu MEGAseal pre konkrétnu aplikáciu

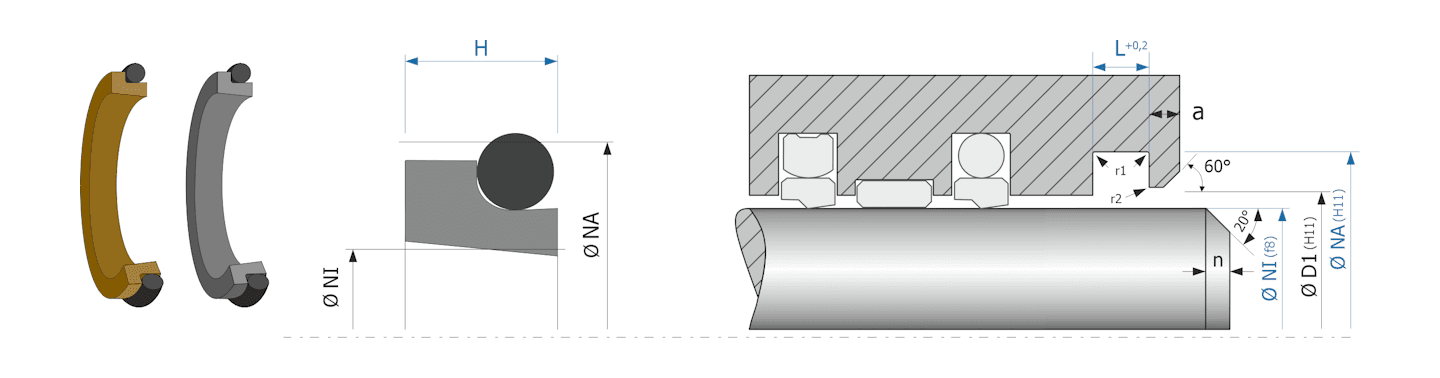

Obrázok zobrazuje príklad použitia a výkres uloženia stieracieho krúžku MEGAseal MSW14

PTB (PTFE + Bronze 40%)

  • Tvrdosť: 62 - 67 ShD
  • Pracovná teplota: -200°C až +260°C
  • Max. rýchlosť: 15 m/s
  • Farba: hnedá/zlatá
  • Pracovný tlak: do 15 bar (1,5MPa)

N70B (Nitrile Butadiene Rubber)

  • Tvrdosť: 70 ± 5 ShA
  • Pracovná teplota: -40°C až +100°C
  • Farba: čierna

F80. (FKM Viton® FluorElastomer)

  • Tvrdosť: 80 ± 5 ShA
  • Pracovná teplota: -15°C až +200°C
  • Farba: hnedá/čierna

Mechanické a chemické vlastnosti je možné meniť voľbou iného materiálu MEGAseal.

NázovKódProfilØ NIØ NAHLDostupnosť
MSW14 4,00x 8,80x 3,50/ 3,70MSW14-0004-01-XXMSW144.00 mm8.80 mm3.50 mm3.70 mmExpress 24H
MSW14 5,00x 9,80x 3,50/ 3,70MSW14-0005-01-XXMSW145.00 mm9.80 mm3.50 mm3.70 mmExpress 24H
MSW14 6,00x 10,80x 3,50/ 3,70MSW14-0006-01-XXMSW146.00 mm10.80 mm3.50 mm3.70 mmExpress 24H
MSW14 8,00x 12,80x 3,50/ 3,70MSW14-0008-01-XXMSW148.00 mm12.80 mm3.50 mm3.70 mmExpress 24H
MSW14 10,00x 14,80x 3,50/ 3,70MSW14-0010-01-XXMSW1410.00 mm14.80 mm3.50 mm3.70 mmExpress 24H
MSW14 12,00x 18,80x 4,80/ 5,00MSW14-0012-01-XXMSW1412.00 mm18.80 mm4.80 mm5.00 mmExpress 24H
MSW14 14,00x 20,80x 4,80/ 5,00MSW14-0014-01-XXMSW1414.00 mm20.80 mm4.80 mm5.00 mmExpress 24H
MSW14 15,00x 21,80x 4,80/ 5,00MSW14-0015-01-XXMSW1415.00 mm21.80 mm4.80 mm5.00 mmExpress 24H
MSW14 16,00x 20,80x 3,50/ 3,70MSW14-0016-01-XXMSW1416.00 mm20.80 mm3.50 mm3.70 mmExpress 24H
MSW14 16,00x 22,80x 4,80/ 5,00MSW14-0016-02-XXMSW1416.00 mm22.80 mm4.80 mm5.00 mmExpress 24H
