MEGAseal MSW16

MEGAseal MSW16 je dvojčinný stierací krúžok navrhnutý na účinné stieranie piestnej tyče, a tým zabránenie prieniku nečistôt do valca. Profil MSW16 sa skladá z dvoch častí, z klzného, stieracieho krúžku, a z dvoch o-krúžkov, ktoré slúžia ako predpäťový element. MEGAseal MSW16 plní vo valci 2 funkcie. Prvou je efektívne stieranie nečistou z piestnej tyče a ochrana vnútorných častí valca a druhou je redukovanie a stieranie prebytočného olejového filmu z piestnej tyče.

MEGAseal MSW16 sa vďaka svojim vynikajúcim klzným vlastnostiam najčastejšie používa v hydraulike s vratným pohybom a krátkymi výsuvmi pri vyšších rýchlostiach a pre aplikácie s veľkým počtom cyklov, ako sú napríklad vstrekolisy, stavebné stroje, mlyny a valce väčších priemerov. Voľbou rôznych materiálov z našej širokej ponuky, ako napr. PTG, PTB, PTC, alebo špeciálnych polyuretánov vyšších tvrdostí s prímesou MoS2, stieracie krúžky MEGAseal MSW16 nachádzajú využitie vo všetkých odvetviach priemyslu.

Výhody stieracích krúžkov MEGAseal MSW16 sú:

dvojitý stierací brit zaručuje lepší stierací efekt
veľmi dobrý stierací efekt, aj voči silno priľnutým nečistotám
stierací krúžok je schopný kompenzovať vychýlenia piestnej tyče
vynikajúca odolnosť voči opotrebeniu a dlhá životnosť
vhodné pre použitie s tesneniami MEGAseal MSR09, MEGAseal MSR91B, ...
pevné a stabilné uloženie v drážke
nízke koeficienty trenia, žiaden "stic-slip" efekt
jednoduchá montáž tesnenia
odolnosť voči väčšine hydraulických kvapalín
možnosť expresnej výroby a voľby ideálneho materiálu MEGAseal pre konkrétnu aplikáciu

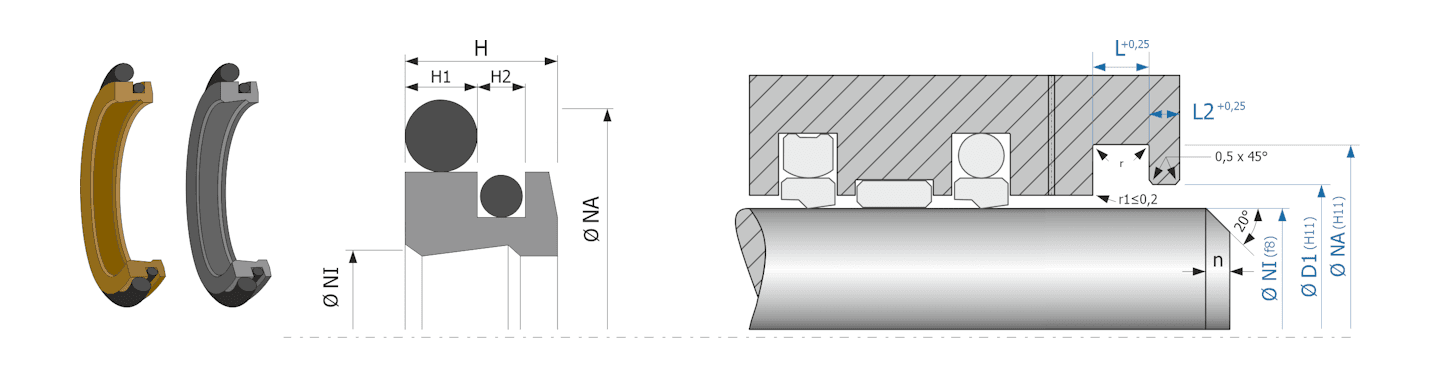

Obrázok zobrazuje príklad použitia a výkres uloženia stieracieho krúžku MEGAseal MSW16

PTB (PTFE + Bronze 40%)

Tvrdosť: 62 - 67 ShD
Pracovná teplota: -200°C až +260°C
Max. rýchlosť: 15 m/s
Farba: hnedá/zlatá
Pracovný tlak: do 15 bar (1,5MPa)

N70B (Nitrile Butadiene Rubber)

Tvrdosť: 70 ± 5 ShA
Pracovná teplota: -40°C až +100°C
Farba: čierna

F80. (FKM Viton^® FluorElastomer)

Tvrdosť: 80 ± 5 ShA
Pracovná teplota: -15°C až +200°C
Farba: hnedá/čierna

Mechanické a chemické vlastnosti je možné meniť voľbou iného materiálu MEGAseal.

Názov	Kód	Profil	Ø NI	Ø NA	L	L2	Dostupnosť
MSW16 140,00x 162,20x 6,30/ 4,20	MSW16-0140-01-XX	MSW16	140.00 mm	162.20 mm	6.30 mm	4.20 mm	Express 24H
MSW16 150,00x 172,20x 6,30/ 4,20	MSW16-0150-01-XX	MSW16	150.00 mm	172.20 mm	6.30 mm	4.20 mm	Express 24H
MSW16 160,00x 182,20x 6,30/ 4,20	MSW16-0160-01-XX	MSW16	160.00 mm	182.20 mm	6.30 mm	4.20 mm	Express 24H
MSW16 170,00x 192,20x 6,30/ 4,20	MSW16-0170-01-XX	MSW16	170.00 mm	192.20 mm	6.30 mm	4.20 mm	Express 24H
MSW16 180,00x 202,20x 6,30/ 4,20	MSW16-0180-01-XX	MSW16	180.00 mm	202.20 mm	6.30 mm	4.20 mm	Express 24H
MSW16 190,00x 212,20x 6,30/ 4,20	MSW16-0190-01-XX	MSW16	190.00 mm	212.20 mm	6.30 mm	4.20 mm	Express 24H
MSW16 200,00x 222,20x 6,30/ 4,20	MSW16-0200-01-XX	MSW16	200.00 mm	222.20 mm	6.30 mm	4.20 mm	Express 24H
MSW16 210,00x 232,20x 6,30/ 4,20	MSW16-0210-01-XX	MSW16	210.00 mm	232.20 mm	6.30 mm	4.20 mm	Express 24H
MSW16 220,00x 242,20x 6,30/ 4,20	MSW16-0220-01-XX	MSW16	220.00 mm	242.20 mm	6.30 mm	4.20 mm	Express 24H
MSW16 230,00x 254,20x 6,30/ 4,20	MSW16-0230-01-XX	MSW16	230.00 mm	254.20 mm	6.30 mm	4.20 mm	Express 24H

Nenašli ste, čo ste hľadali?

Prosím kontaktujte náš zákaznícky servis na tel. 052/452 28 67, alebo mailom na obchod@megabelt.sk
