MEGAseal MSR02C

MEGAseal MSR02C - Buffer Seal je primárne, jednočinné asymetrické piestnicové "nárazníkové" tesnenie, navrhnuté špeciálne na účinné utesnenie tesniacej medzery medzi hlavou valca a pohybujúcou sa piestnou tyčou. MEGAseal MSR02C má na vnútornom priemere oporný krúžok, ktorý zvyšuje odolnosť tesnenia voči strhnutiu tlakom.

Profil MSR02C sa používa, ako alternatíva pre kompaktné tesnenia MSR09 v ľahšej a stredne ťažkej hydraulike. Výhodou MEGAseal MSR02C je ich jednoduchá montáž, bez nutnosti kalibrácie. MEGAseal MSR02C - Buffer Seal sa v tesniacej sústave používa v kombinácii s tesneniami MEGAseal MSR17, alebo MEGAseal MSR01.

Inovatívny profil tesnenia MEGAseal MSR02C v kombinácii z vynikajúcimi kĺznymi vlastnosťami materiálu MEGAseal U50, výrazne redukuje trenie a zvyšuje odolnosť a celkovú životnosť tesnenia.

Výhody piestnicových tesnení MEGAseal MSR02C sú:

vynikajúci tesniaci výkon
vynikajúca odolnosť voči opotrebeniu
pevné a stabilné uloženie v drážke
vhodné pre zástavby podľa ISO 7425/2
výborná odolnosť voči vtlačeniu do drážky
nízke koeficienty trenia a dlhá životnosť tesnenia
medzi primárnym a sekundárnym tesnením nevzniká tlak
vhodné pre použitie, ako alternatíva kompaktných tesnení s predpäťovým elementom, ako napr. MEGAseal MSR09
jednoduchá montáž tesnenia, bez nutnosti kalibrácie
odolnosť voči väčšine hydraulických kvapalín
možnosť expresnej výroby a voľby ideálneho materiálu MEGAseal pre konkrétnu aplikáciu

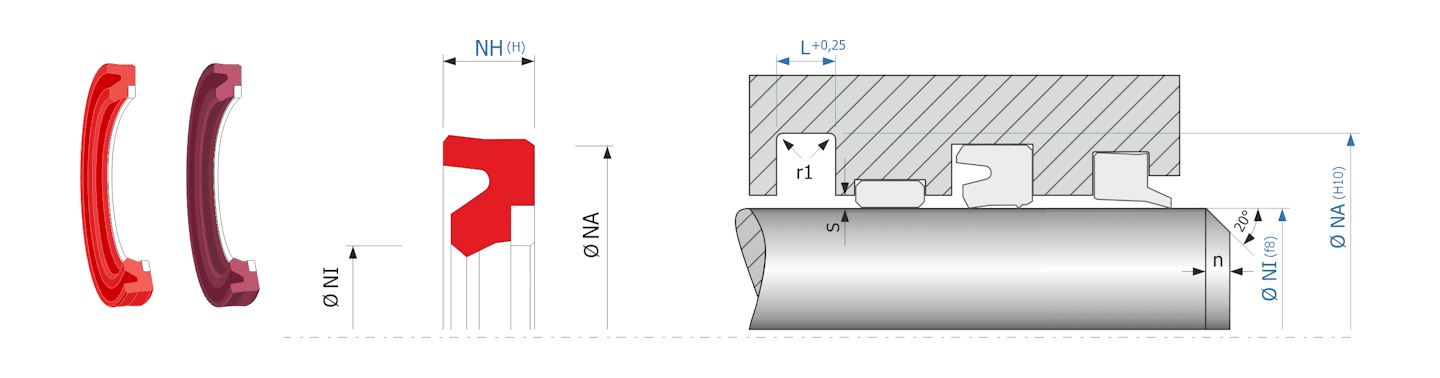

Obrázok zobrazuje príklad použitia a výkres uloženia tesnenia piestnice MEGAseal MSR02C

U50 (Hydrolysis resistant polyurethane)

Tvrdosť: 95 ShA, ± 2
Pracovná teplota: -30°C až +125°C
Max. rýchlosť: 1,0 m/s
Farba: červená
Pracovný tlak: do 700 bar (70MPa) - v závislosti od veľkosti tesniacej medzery - S

P1 (POM - Polyacetal)

Pracovná teplota: -50°C až +100°C
Farba: biela

Mechanické a chemické vlastnosti je možné meniť voľbou iného materiálu MEGAseal.

Názov	Kód	Profil	Ø NI	Ø NA	NH	L	Dostupnosť
MSR02C 14,00x 21,50x 3,00/ 3,20	MSR02C-0014-01-XX	MSR02C	14.00 mm	21.50 mm	3.00 mm	3.20 mm	Express 24H
MSR02C 18,00x 25,50x 3,00/ 3,20	MSR02C-0018-01-XX	MSR02C	18.00 mm	25.50 mm	3.00 mm	3.20 mm	Express 24H
MSR02C 20,00x 27,50x 3,00/ 3,20	MSR02C-0020-01-XX	MSR02C	20.00 mm	27.50 mm	3.00 mm	3.20 mm	Express 24H
MSR02C 20,00x 31,00x 3,90/ 4,20	MSR02C-0020-02-XX	MSR02C	20.00 mm	31.00 mm	3.90 mm	4.20 mm	Express 24H
MSR02C 22,00x 33,00x 3,90/ 4,20	MSR02C-0022-01-XX	MSR02C	22.00 mm	33.00 mm	3.90 mm	4.20 mm	Express 24H
MSR02C 25,00x 32,50x 3,00/ 3,20	MSR02C-0025-01-XX	MSR02C	25.00 mm	32.50 mm	3.00 mm	3.20 mm	Express 24H
MSR02C 25,00x 36,00x 3,90/ 4,20	MSR02C-0025-02-XX	MSR02C	25.00 mm	36.00 mm	3.90 mm	4.20 mm	Express 24H
MSR02C 25,40x 32,90x 3,00/ 3,20	MSR02C-0026-01-XX	MSR02C	25.40 mm	32.90 mm	3.00 mm	3.20 mm	Express 24H
MSR02C 28,00x 39,00x 3,90/ 4,20	MSR02C-0028-01-XX	MSR02C	28.00 mm	39.00 mm	3.90 mm	4.20 mm	Express 24H
MSR02C 30,00x 41,00x 3,90/ 4,20	MSR02C-0030-01-XX	MSR02C	30.00 mm	41.00 mm	3.90 mm	4.20 mm	Express 24H
