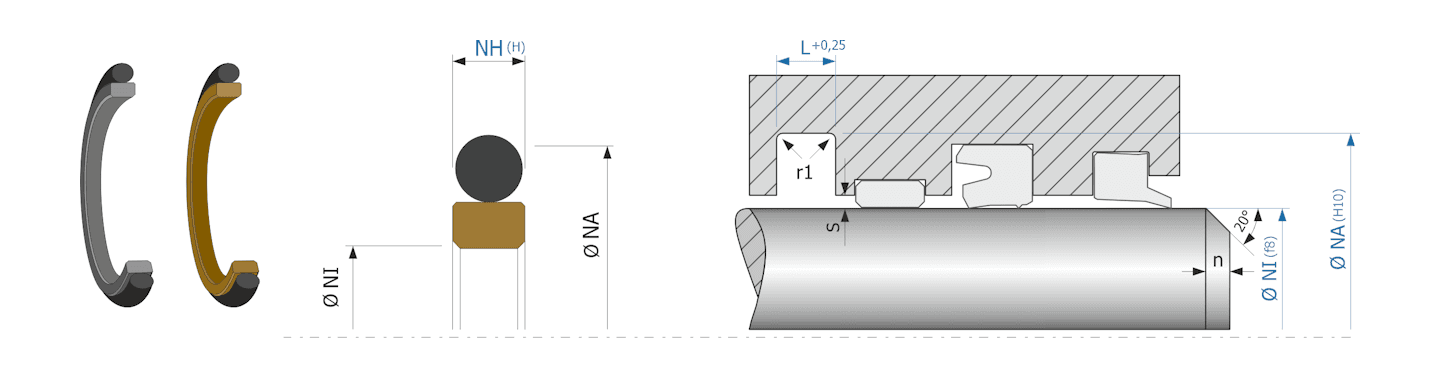

Obrázok zobrazuje profil tesnenia, tesnenia piestnice MEGAseal MSR09A

MEGAseal MSR09A

MEGAseal MSR09A je dvojčinné piestnicové tesnenie, navrhnuté na účinné utesnenie tesniacej medzery medzi hlavou valca a pohybujúcou sa piestnou tyčou. Profil MSR09A sa skladá z dvoch častí, z klzného - tesniaceho krúžku a z predpäťového elementu - o-krúžku.

MEGAseal MSR09A sa vyznačuje vynikajúcimi tesniacimi a klznými vlastnosťami. Pre nedostatočnú sekundárnu funkciu, stieranie prebytočného olejového filmu, odporúčame používať v kombinácii s tesneniami MEGAseal MSR17 (MSR01), príp. s dvojčinnými stieracími krúžkami MEGAseal MSW.

MEGAseal MSR09A sa vďaka svojim vynikajúcim klzným vlastnostiam najčastejšie používa v hydraulike s vratným pohybom a krátkymi výsuvmi pri vyšších rýchlostiach a pre aplikácie s veľkým počtom cyklov, ako sú napríklad vstrekolisy, stavebné stroje, mlyny a valce väčších priemerov. Voľbou rôznych materiálov z našej širokej ponuky, ako napr. PTG, PTB, PTC, alebo špeciálnych polyuretánov vyšších tvrdostí s prímesou MoS2, piestnicové tesnenia MEGAseal MSR09A nachádzajú využitie vo všetkých odvetviach priemyslu.

Výhody piestnicových tesnení MEGAseal MSR09A sú:

  • vynikajúci tesniaci výkon pri nízkych a vysokých rýchlostiach
  • vynikajúca odolnosť voči opotrebeniu a dlhá životnosť tesnenia
  • pevné a stabilné uloženie v drážke
  • vhodné pre štandardizované valce podľa ISO 7425-2
  • excelentná odolnosť voči vtlačeniu do drážky
  • nízke koeficienty trenia, žiaden "stic-slip" efekt
  • vhodné pre funkcie polohovania
  • výborná odolnosť voči teplote a chemikáliám - podľa voľby materiálu predpäťového elementu - O-krúžku
  • možnosť expresnej výroby a voľby ideálneho materiálu MEGAseal pre konkrétnu aplikáciu
Obrázok zobrazuje príklad použitia a výkres uloženia tesnenia piestnice MEGAseal MSR09A

PTB (PTFE + Bronze 40%)

  • Tvrdosť: 62 - 67 ShD
  • Pracovná teplota: -200°C až +260°C
  • Max. rýchlosť: 15 m/s
  • Farba: hnedá/zlatá
  • Pracovný tlak: do 400 bar (40MPa) - v závislosti od veľkosti tesniacej medzery - S

N70B (Nitrile Butadiene Rubber)

  • Tvrdosť: 70 ± 5 ShA
  • Pracovná teplota: -40°C až +100°C
  • Farba: čierna

F80. (FKM Viton® FluorElastomer)

  • Tvrdosť: 80 ± 5 ShA
  • Pracovná teplota: -15°C až +200°C
  • Farba: hnedá/čierna

Mechanické a chemické vlastnosti je možné meniť voľbou iného materiálu MEGAseal.

NázovKódProfilØ NIØ NANHLDostupnosť
MSR09A 3,00x 7,90x 2,00/ 2,20MSR09A-0003-01-XXMSR09A3.00 mm7.90 mm2.00 mm2.20 mmExpress 24H
MSR09A 4,00x 8,90x 2,00/ 2,20MSR09A-0004-01-XXMSR09A4.00 mm8.90 mm2.00 mm2.20 mmExpress 24H
MSR09A 5,00x 9,90x 2,00/ 2,20MSR09A-0005-01-XXMSR09A5.00 mm9.90 mm2.00 mm2.20 mmExpress 24H
MSR09A 6,00x 10,90x 2,00/ 2,20MSR09A-0006-01-XXMSR09A6.00 mm10.90 mm2.00 mm2.20 mmExpress 24H
MSR09A 7,00x 11,90x 2,00/ 2,20MSR09A-0007-01-XXMSR09A7.00 mm11.90 mm2.00 mm2.20 mmExpress 24H
MSR09A 8,00x 12,90x 2,00/ 2,20MSR09A-0008-01-XXMSR09A8.00 mm12.90 mm2.00 mm2.20 mmExpress 24H
MSR09A 8,00x 15,30x 3,00/ 3,20MSR09A-0008-02-XXMSR09A8.00 mm15.30 mm3.00 mm3.20 mmExpress 24H
MSR09A 10,00x 14,90x 2,00/ 2,20MSR09A-0010-01-XXMSR09A10.00 mm14.90 mm2.00 mm2.20 mmExpress 24H
MSR09A 10,00x 17,30x 3,00/ 3,20MSR09A-0010-02-XXMSR09A10.00 mm17.30 mm3.00 mm3.20 mmExpress 24H
MSR09A 12,00x 16,90x 2,00/ 2,20MSR09A-0012-01-XXMSR09A12.00 mm16.90 mm2.00 mm2.20 mmExpress 24H
