MEGAseal MSR09B

MEGAseal MSR09B je jednočinné piestnicové tesnenie, navrhnuté na účinné utesnenie tesniacej medzery medzi hlavou valca a pohybujúcou sa piestnou tyčou. Profil MSR09B sa skladá z dvoch častí, z klzného - tesniaceho krúžku a z predpäťového elementu - o-krúžku.

MEGAseal MSR09B sa vyznačuje vynikajúcimi tesniacimi a klznými vlastnosťami. Pre nedostatočnú sekundárnu funkciu, stieranie prebytočného olejového filmu, odporúčame používať v kombinácii s tesneniami MEGAseal MSR17 (MSR01), príp. s dvojčinnými stieracími krúžkami MEGAseal MSW.

MEGAseal MSR09B sa vďaka svojim vynikajúcim klzným vlastnostiam najčastejšie používa v hydraulike s vratným pohybom a krátkymi výsuvmi pri vyšších rýchlostiach a pre aplikácie s veľkým počtom cyklov, ako sú napríklad vstrekolisy, stavebné stroje, mlyny a valce väčších priemerov. Voľbou rôznych materiálov z našej širokej ponuky, ako napr. PTG, PTB, PTC, alebo špeciálnych polyuretánov vyšších tvrdostí s prímesou MoS2, piestnicové tesnenia MEGAseal MSR09B nachádzajú využitie vo všetkých odvetviach priemyslu.

Výhody piestnicových tesnení MEGAseal MSR09B sú:

vynikajúci tesniaci výkon pri nízkych a vysokých rýchlostiach
vynikajúca odolnosť voči opotrebeniu a dlhá životnosť tesnenia
pevné a stabilné uloženie v drážke
vhodné pre štandardizované valce podľa ISO 7425-2
excelentná odolnosť voči vtlačeniu do drážky
nízke koeficienty trenia, žiaden "stic-slip" efekt
vhodné pre funkcie polohovania
výborná odolnosť voči teplote a chemikáliám - podľa voľby materiálu predpäťového elementu - O-krúžku
možnosť expresnej výroby a voľby ideálneho materiálu MEGAseal pre konkrétnu aplikáciu

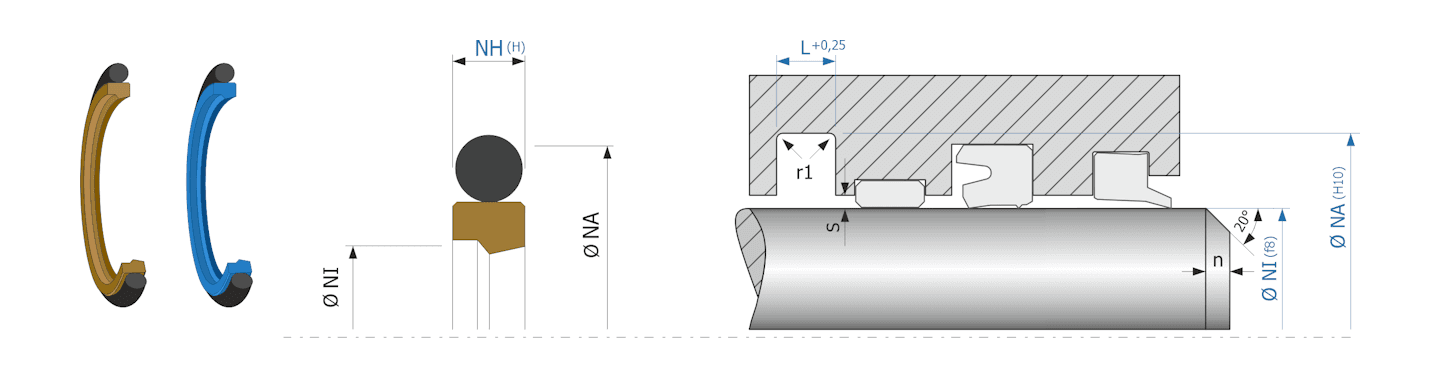

Obrázok zobrazuje príklad použitia a výkres uloženia tesnenia piestnice MEGAseal MSR09B

PTB (PTFE + Bronze 40%)

Tvrdosť: 62 - 67 ShD
Pracovná teplota: -200°C až +260°C
Max. rýchlosť: 15 m/s
Farba: hnedá/zlatá
Pracovný tlak: do 400 bar (40MPa) - v závislosti od veľkosti tesniacej medzery - S

N70B (Nitrile Butadiene Rubber)

Tvrdosť: 70 ± 5 ShA
Pracovná teplota: -40°C až +100°C
Farba: čierna

F80. (FKM Viton^® FluorElastomer)

Tvrdosť: 80 ± 5 ShA
Pracovná teplota: -15°C až +200°C
Farba: hnedá/čierna

Mechanické a chemické vlastnosti je možné meniť voľbou iného materiálu MEGAseal.

Názov	Kód	Profil	Ø NI	Ø NA	NH	L	Dostupnosť
MSR09B 3,00x 7,90x 2,00/ 2,20	MSR09B-0003-01-XX	MSR09B	3.00 mm	7.90 mm	2.00 mm	2.20 mm	Express 24H
MSR09B 4,00x 8,90x 2,00/ 2,20	MSR09B-0004-01-XX	MSR09B	4.00 mm	8.90 mm	2.00 mm	2.20 mm	Express 24H
MSR09B 5,00x 9,90x 2,00/ 2,20	MSR09B-0005-01-XX	MSR09B	5.00 mm	9.90 mm	2.00 mm	2.20 mm	Express 24H
MSR09B 6,00x 10,90x 2,00/ 2,20	MSR09B-0006-01-XX	MSR09B	6.00 mm	10.90 mm	2.00 mm	2.20 mm	Express 24H
MSR09B 7,00x 11,90x 2,00/ 2,20	MSR09B-0007-01-XX	MSR09B	7.00 mm	11.90 mm	2.00 mm	2.20 mm	Express 24H
MSR09B 8,00x 12,90x 2,00/ 2,20	MSR09B-0008-01-XX	MSR09B	8.00 mm	12.90 mm	2.00 mm	2.20 mm	Express 24H
MSR09B 8,00x 15,30x 3,00/ 3,20	MSR09B-0008-02-XX	MSR09B	8.00 mm	15.30 mm	3.00 mm	3.20 mm	Express 24H
MSR09B 9,00x 13,90x 2,00/ 2,20	MSR09B-0009-01-XX	MSR09B	9.00 mm	13.90 mm	2.00 mm	2.20 mm	Express 24H
MSR09B 9,00x 16,30x 3,00/ 3,20	MSR09B-0009-02-XX	MSR09B	9.00 mm	16.30 mm	3.00 mm	3.20 mm	Express 24H
MSR09B 10,00x 14,90x 2,00/ 2,20	MSR09B-0010-01-XX	MSR09B	10.00 mm	14.90 mm	2.00 mm	2.20 mm	Express 24H
