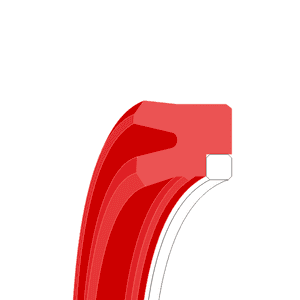

Obrázok zobrazuje profil tesnenia, tesnenia piestnice MEGAseal MSR17A

MEGAseal MSR17A

MEGAseal MSR17A je jednočinné asymetrické piestnicové tesnenie, navrhnuté špeciálne na účinné utesnenie tesniacej medzery medzi hlavou valca a pohybujúcou sa piestnou tyčou. Profil MSR17A má presah na vonkajšom priemere, ktorý zaručuje pevné a stabilné uloženie v drážke. Sekundárny tesniaci/stabilizačný brit na vnútornom priemere poskytuje dodatočnú ochranu voči prieniku nečistôt do valca, zabezpečuje stabilitu tesnenia a zároveň pomáha tesneniu dosahovať vysokú účinnosť utesnenia a dotierania prebytočného olejového filmu.

Na vnútornom priemere má tesnenie MSR17A osadený aktívny oporný krúžok z POM na zmenšenie tesniacej medzery, a tým zvýšenie odolnosti voči strhnutiu tlakom.

Inovatívny profil tesnenia MEGAseal MSR17A v kombinácii z vynikajúcimi klznými vlastnosťami materiálu MEGAseal U50, výrazne redukuje trenie a zvyšuje odolnosť a celkovú životnosť tesnenia.

MEGAseal MSR17A sa najčastejšie používa v hydraulike pre stavebné stroje, vysokozdvižné vozíky, poľnohospodárske stroje, teleskopické valce, a štandardné valce. Voľbou rôznych materiálov z našej širokej ponuky, ako napr. NBR, FKM, EPDM, alebo špeciálnych polyuretánov U51, U55+, atď., tesnenia MEGAseal MSR17A nachádzajú využitie vo všetkých odvetviach priemyslu.

Výhody piestnicových tesnení MEGAseal MSR17A sú:

  • vynikajúci tesniaci výkon
  • sekundárny tesniaci brit zvyšuje účinnosť tesnenia
  • vynikajúca odolnosť voči opotrebeniu
  • pevné a stabilné uloženie v drážke
  • vhodné pre väčšie tesniace medzery
  • výborná odolnosť voči vtlačeniu do drážky
  • nízke koeficienty trenia a dlhá životnosť tesnenia
  • jednoduchá montáž tesnenia
  • odolnosť voči väčšine hydraulických kvapalín
  • možnosť expresnej výroby a voľby ideálneho materiálu MEGAseal pre konkrétnu aplikáciu

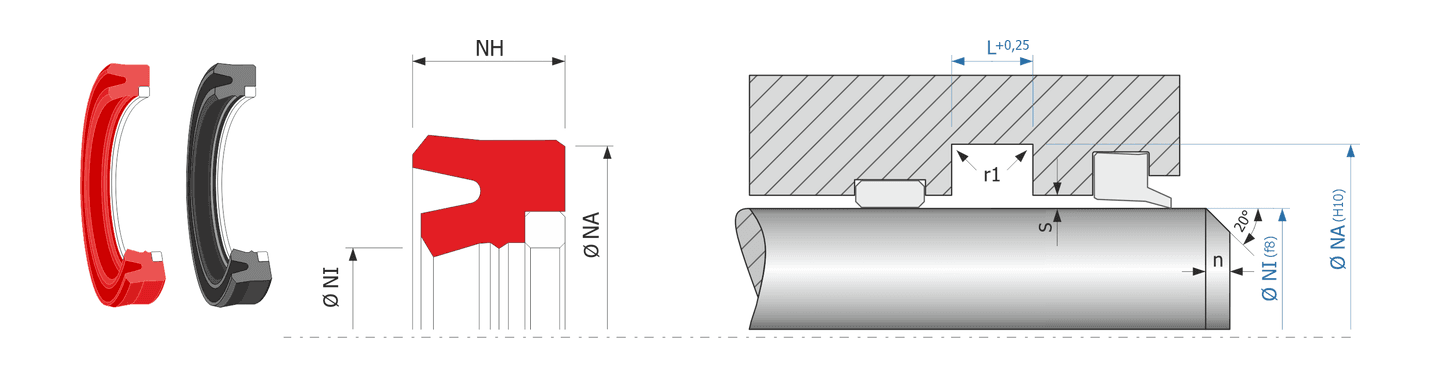

Obrázok zobrazuje príklad použitia a výkres uloženia tesnenia piestnice MEGAseal MSR17A

U50 (Hydrolysis resistant polyurethane)

  • Tvrdosť: 95 ShA, ± 2
  • Pracovná teplota: -30°C až +125°C
  • Max. rýchlosť: 0,5 m/s
  • Farba: červená
  • Pracovný tlak: do 400 bar (40MPa) - v závislosti od veľkosti tesniacej medzery - S

P1 (POM - Polyacetal)

  • Pracovná teplota: -50°C až +100°C
  • Farba: biela

Mechanické a chemické vlastnosti je možné meniť voľbou iného materiálu MEGAseal.

NázovKódProfilØ NIØ NANHLDostupnosť
MSR17A 19,05x 25,40x 6,35/ 7,14MSR17A-0019-01-XXMSR17A19.05 mm25.40 mm6.35 mm7.14 mmExpress 24H
MSR17A 22,00x 30,00x 6,00/ 7,00MSR17A-0022-01-XXMSR17A22.00 mm30.00 mm6.00 mm7.00 mmExpress 24H
MSR17A 25,00x 35,00x 5,00/ 6,00MSR17A-0025-01-XXMSR17A25.00 mm35.00 mm5.00 mm6.00 mmExpress 24H
MSR17A 25,40x 31,75x 6,35/ 7,14MSR17A-0026-01-XXMSR17A25.40 mm31.75 mm6.35 mm7.14 mmExpress 24H
MSR17A 28,00x 35,50x 5,00/ 6,00MSR17A-0028-01-XXMSR17A28.00 mm35.50 mm5.00 mm6.00 mmExpress 24H
MSR17A 28,00x 38,00x 6,00/ 7,00MSR17A-0028-02-XXMSR17A28.00 mm38.00 mm6.00 mm7.00 mmExpress 24H
MSR17A 30,00x 40,00x 8,00/ 9,00MSR17A-0030-01-XXMSR17A30.00 mm40.00 mm8.00 mm9.00 mmExpress 24H
MSR17A 31,75x 38,10x 6,35/ 7,14MSR17A-0031-01-XXMSR17A31.75 mm38.10 mm6.35 mm7.14 mmExpress 24H
MSR17A 32,00x 42,00x 7,00/ 8,00MSR17A-0032-01-XXMSR17A32.00 mm42.00 mm7.00 mm8.00 mmExpress 24H
MSR17A 32,00x 45,00x 9,50/10,50MSR17A-0032-02-XXMSR17A32.00 mm45.00 mm9.50 mm10.50 mmExpress 24H
