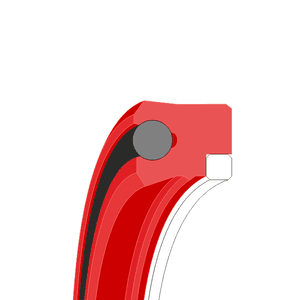

Obrázok zobrazuje profil tesnenia, tesnenia piestnice MEGAseal MSR17C

MEGAseal MSR17C

MEGAseal MSR17C je jednočinné asymetrické piestnicové tesnenie, navrhnuté špeciálne na účinné utesnenie tesniacej medzery medzi hlavou valca a pohybujúcou sa piestnou tyčou. Profil MSR17C má presah na vonkajšom priemere, ktorý zaručuje pevné a stabilné uloženie v drážke. Sekundárny tesniaci/stabilizačný brit na vnútornom priemere poskytuje dodatočnú ochranu voči prieniku nečistôt do valca, zabezpečuje stabilitu tesnenia a zároveň pomáha tesneniu dosahovať vysokú účinnosť utesnenia a dotierania prebytočného olejového filmu. O-krúžok slúži ako predpäťový element, ktorý zabezpečuje tesnosť aj pri nízkych tlakoch.

Na vnútornom priemere má tesnenie MSR17C osadený aktívny oporný krúžok z POM na zmenšenie tesniacej medzery, a tým zvýšenie odolnosti voči strhnutiu tlakom.

MEGAseal MSR17C sa najčastejšie používa v hydraulike pre tzv. heavy duty aplikácie v  banskom a hutníckom priemysle, pre stavebné stroje, teleskopické valce a iné náročné aplikácie. Voľbou rôznych materiálov z našej širokej ponuky, tesnenia MEGAseal MSR17C nachádzajú využitie vo všetkých odvetviach ťažkého priemyslu.

Výhody piestnicových tesnení MEGAseal MSR17C sú:

  • vynikajúci tesniaci výkon pri nízkych aj vysokých tlakoch
  • vynikajúce a statické a dynamické tesniace schopnosti
  • sekundárny tesniaci brit zvyšuje účinnosť tesnenia
  • vhodné pre funkcie polohovania a držania pod tlakom, bez úniku pre zmene smeru
  • vynikajúca odolnosť voči opotrebeniu
  • pevné a stabilné uloženie v drážke
  • vhodné pre väčšie tesniace medzery
  • výborná odolnosť voči vtlačeniu do drážky
  • nízke koeficienty trenia a dlhá životnosť tesnenia
  • jednoduchá montáž tesnenia
  • odolnosť voči väčšine hydraulických kvapalín
  • možnosť expresnej výroby a voľby ideálneho materiálu MEGAseal pre konkrétnu aplikáciu

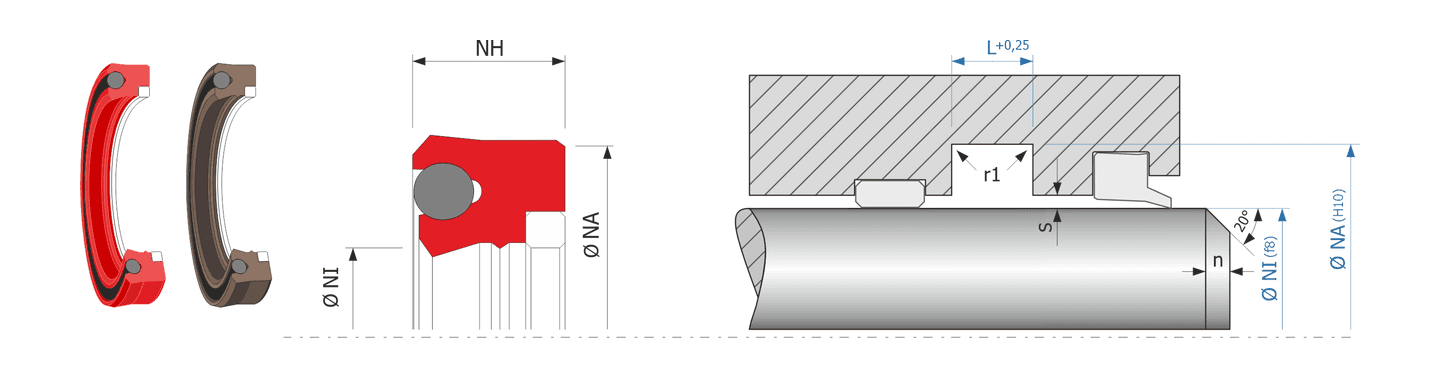

Obrázok zobrazuje príklad použitia a výkres uloženia tesnenia piestnice MEGAseal MSR17C

U50 (Hydrolysis resistant polyurethane)

  • Tvrdosť: 95 ShA, ± 2
  • Pracovná teplota: -30°C až +125°C
  • Max. rýchlosť: 0,5 m/s
  • Farba: červená
  • Pracovný tlak: do 700 bar (70MPa) - v závislosti od veľkosti tesniacej medzery - S

N70B (Nitrile Butadiene Rubber)

  • Tvrdosť: 70 ± 5 ShA
  • Pracovná teplota: -40°C až +100°C
  • Farba: čierna

P1 (POM - Polyacetal)

  • Pracovná teplota: -50°C až +100°C
  • Farba: biela

Mechanické a chemické vlastnosti je možné meniť voľbou iného materiálu MEGAseal.

NázovKódProfilØ NIØ NANHLDostupnosť
MSR17C 25,00x 35,00x 7,30/ 8,30MSR17C-0025-01-XXMSR17C25.00 mm35.00 mm7.30 mm8.30 mmExpress 24H
MSR17C 30,00x 40,00x 7,30/ 8,30MSR17C-0030-01-XXMSR17C30.00 mm40.00 mm7.30 mm8.30 mmExpress 24H
MSR17C 30,00x 40,00x10,00/11,00MSR17C-0030-02-XXMSR17C30.00 mm40.00 mm10.00 mm11.00 mmExpress 24H
MSR17C 31,75x 38,10x 6,35/ 7,00MSR17C-0031-01-XXMSR17C31.75 mm38.10 mm6.35 mm7.00 mmExpress 24H
MSR17C 31,75x 41,28x 6,35/ 7,00MSR17C-0031-02-XXMSR17C31.75 mm41.28 mm6.35 mm7.00 mmExpress 24H
MSR17C 35,00x 50,00x 9,50/10,50MSR17C-0035-01-XXMSR17C35.00 mm50.00 mm9.50 mm10.50 mmExpress 24H
MSR17C 38,10x 47,63x 6,35/ 7,00MSR17C-0038-01-XXMSR17C38.10 mm47.63 mm6.35 mm7.00 mmExpress 24H
MSR17C 38,10x 50,80x 9,53/10,50MSR17C-0038-02-XXMSR17C38.10 mm50.80 mm9.53 mm10.50 mmExpress 24H
MSR17C 40,00x 50,00x 7,30/ 8,30MSR17C-0040-01-XXMSR17C40.00 mm50.00 mm7.30 mm8.30 mmExpress 24H
MSR17C 40,00x 52,00x 8,60/ 9,60MSR17C-0040-02-XXMSR17C40.00 mm52.00 mm8.60 mm9.60 mmExpress 24H

Nenašli ste, čo ste hľadali?

Prosím kontaktujte náš zákaznícky servis na tel. 052/452 28 67, alebo mailom na obchod@megabelt.sk
