MEGAseal MSR19

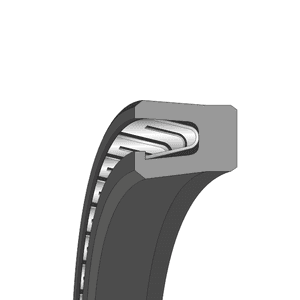

MEGAseal MSR19 je jednočinné asymetrické piestnicové tesnenie,navrhnuté špeciálne na účinné utesnenie tesniacej medzery medzi hlavou valca a pohybujúcou sa piestnou tyčou. Profil MSR19 sa skladá z dvoch častí, z tesniaceho krúžku v tvare "U", ktorý je vyrobený z materiálov na báze PTFE a "V" pružiny, ktorá zabezpečuje tesneniu potrebné predpätie. MEGAseal MSR19 sa vyznačuje vynikajúcimi tesniacimi a klznými vlastnosťami v statických a dynamických aplikáciách s vratným a rotačným pohybom.

MEGAseal MSR19 sa najčastejšie používa chemickom a farmaceutickom priemysle, v potravinárskom priemysle, v zariadenia na výrobu potravín a nápojov, ľahkej a stredne ťažkej hydraulike, ako sú ventily, valce, čerpadlá a v aplikáciách s vratným a rotačným pohybom, kde je potrebná vysoká odolnosť voči agresívnym kvapalinám a plynom, ako aj vysokej prevádzkovej teplote. Voľbou rôznych materiálov na báze PTFE z našej širokej ponuky, ako napr. PTW, PTC, PTB, alebo termoplastov ako UHMWPE, PEEK, tesnenia MEGAseal MSR19 nachádzajú využitie vo všetkých odvetviach priemyslu.

Výhody piestnicových tesnení MEGAseal MSR19 sú:

vynikajúci tesniaci výkon v statických a dynamických aplikáciách
vhodné pre vratné a rotačné aplikácie
vynikajúca odolnosť voči opotrebeniu
výborná odolnosť voči rýchlym zmenám pracovnej teploty
vhodné pre krátke, ako aj dlhé výsuvy
pevné a stabilné uloženie v drážke
nízke koeficienty trenia a dlhá životnosť tesnenia aj pri suchých, alebo slabo mazaných aplikáciách
odolnosť voči väčšine známych chemikálii
ideálne pre delené zástavby
možnosť expresnej výroby a voľby ideálneho materiálu MEGAseal pre konkrétnu aplikáciu

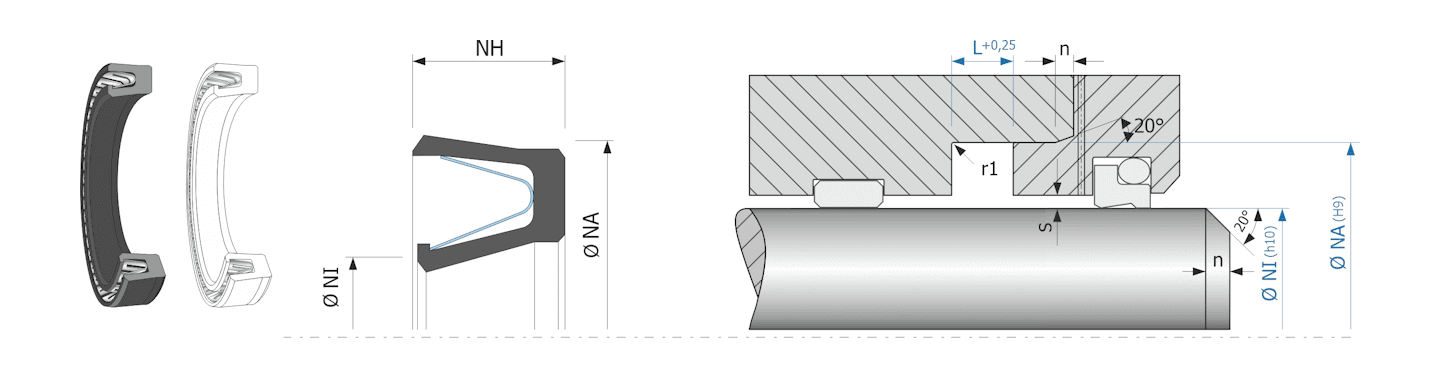

Obrázok zobrazuje príklad použitia a výkres uloženia tesnenia piestnice MEGAseal MSR19

PTC (PTFE + 25% Carbon powder)

Tvrdosť: 62 - 67 ShD
Pracovná teplota: -200°C až +260°C
Max. rýchlosť: 15 m/s
Farba: šedá/čierna
Pracovný tlak: 160/200 bar (16/20MPa) - v závislosti od veľkosti tesniacej medzery - S

PTW (Virgin PTFE) FDA

Tvrdosť: 51 - 65 ShD
Pracovná teplota: -200°C až +260°C
Max. rýchlosť: 15 m/s
Farba: biela
Pracovný tlak: 160/200 bar (16/20MPa) - v závislosti od veľkosti tesniacej medzery - S

V-Spring 1.4310 (Mäander Spring)

Materiál: X12 Cr Ni 17 7
Norma: 1.4310 / AISI 301

Mechanické a chemické vlastnosti je možné meniť voľbou iného materiálu MEGAseal.

Názov	Kód	Profil	Ø NI	Ø NA	NH	L	Dostupnosť
MSR19 3,00x 5,90x 1,90/ 2,40	MSR19-0003-01-XX	MSR19	3.00 mm	5.90 mm	1.90 mm	2.40 mm	Express 24H
MSR19 4,00x 6,90x 1,90/ 2,40	MSR19-0004-01-XX	MSR19	4.00 mm	6.90 mm	1.90 mm	2.40 mm	Express 24H
MSR19 5,00x 7,90x 1,90/ 2,40	MSR19-0005-01-XX	MSR19	5.00 mm	7.90 mm	1.90 mm	2.40 mm	Express 24H
MSR19 6,00x 8,90x 1,90/ 2,40	MSR19-0006-01-XX	MSR19	6.00 mm	8.90 mm	1.90 mm	2.40 mm	Express 24H
MSR19 8,00x 10,90x 1,90/ 2,40	MSR19-0008-01-XX	MSR19	8.00 mm	10.90 mm	1.90 mm	2.40 mm	Express 24H
MSR19 10,00x 14,50x 3,10/ 3,60	MSR19-0010-01-XX	MSR19	10.00 mm	14.50 mm	3.10 mm	3.60 mm	Express 24H
MSR19 12,00x 16,50x 3,10/ 3,60	MSR19-0012-01-XX	MSR19	12.00 mm	16.50 mm	3.10 mm	3.60 mm	Express 24H
MSR19 14,00x 18,50x 3,10/ 3,60	MSR19-0014-01-XX	MSR19	14.00 mm	18.50 mm	3.10 mm	3.60 mm	Express 24H
MSR19 15,00x 19,50x 3,10/ 3,60	MSR19-0015-01-XX	MSR19	15.00 mm	19.50 mm	3.10 mm	3.60 mm	Express 24H
MSR19 16,00x 20,50x 3,10/ 3,60	MSR19-0016-01-XX	MSR19	16.00 mm	20.50 mm	3.10 mm	3.60 mm	Express 24H

Nenašli ste, čo ste hľadali?

Prosím kontaktujte náš zákaznícky servis na tel. 052/452 28 67, alebo mailom na obchod@megabelt.sk
