MEGAseal MSR91B

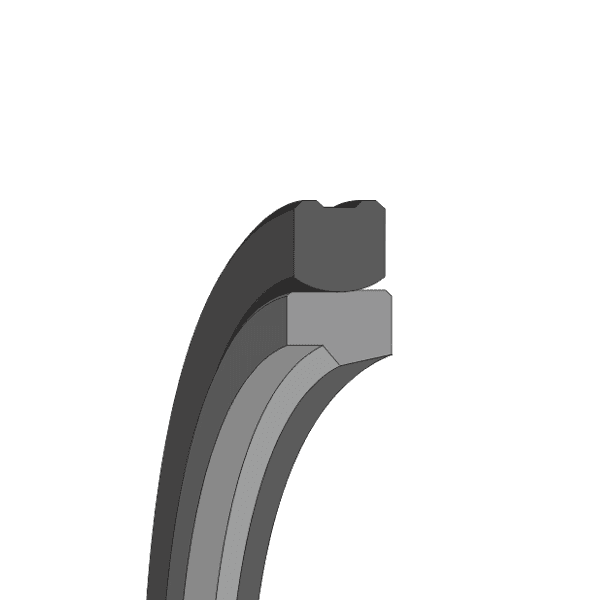

MEGAseal MSR91B je jednočinné piestnicové tesnenie, navrhnuté na účinné utesnenie tesniacej medzery medzi hlavou valca a pohybujúcou sa piestnou tyčou. Profil MSR9B1 sa skladá z dvoch častí, z klzného - tesniaceho krúžku a z predpäťového elementu. Použitie profilového krúžku zabezpečuje zvýšený kontaktný prítlak k piestnej tyči, lepšiu stabilitu v zástavbe, tým má tesnenie vyššiu odolnosť a zároveň nedochádza k pretočeniu, čím sa eliminuje potenciálna chyba pri montáži tesnenia.

MEGAseal MSR91B sa vyznačuje vynikajúcimi tesniacimi a klznými vlastnosťami. Pre nedostatočnú sekundárnu funkciu, stieranie prebytočného olejového filmu, odporúčame používať v kombinácii s tesneniami MEGAseal MSR17 (MSR01), príp. s dvojčinnými stieracími krúžkami MEGAseal MSW.

MEGAseal MSR91B sa vďaka svojim vynikajúcim klzným vlastnostiam najčastejšie používa v hydraulike s vratným pohybom a krátkymi výsuvmi pri vyšších rýchlostiach a pre aplikácie s veľkým počtom cyklov, ako sú napríklad vstrekolisy, stavebné stroje, mlyny a valce väčších priemerov. Voľbou rôznych materiálov z našej širokej ponuky, ako napr. PTG, PTB, PTC, alebo špeciálnych polyuretánov vyšších tvrdostí s prímesou MoS2, piestnicové tesnenia MEGAseal MSR91B nachádzajú využitie vo všetkých odvetviach priemyslu.

Výhody piestnicových tesnení MEGAseal MSR91B sú:

vynikajúci tesniaci výkon pri nízkych a vysokých rýchlostiach
vynikajúca odolnosť voči opotrebeniu a dlhá životnosť tesnenia
vhodné pre náročné - Heavy Duty aplikácie
pevné a stabilné uloženie v drážke
vhodné pre štandardizované valce podľa ISO 7425-2
excelentná odolnosť voči vtlačeniu do drážky
nízke koeficienty trenia, žiaden "stic-slip" efekt
vhodné pre funkcie polohovania
výborná odolnosť voči teplote a chemikáliám - podľa voľby materiálu predpäťového elementu
možnosť expresnej výroby a voľby ideálneho materiálu MEGAseal pre konkrétnu aplikáciu

Obrázok zobrazuje príklad použitia a výkres uloženia tesnenia piestnice MEGAseal MSR91B

PTB (PTFE + Bronze 40%)

Tvrdosť: 62 - 67 ShD
Pracovná teplota: -200°C až +260°C
Max. rýchlosť: 15 m/s
Farba: hnedá/zlatá
Pracovný tlak: do 400 bar (40MPa) - v závislosti od veľkosti tesniacej medzery - S

N85B (Nitrile Butadiene Rubber)

Tvrdosť: 85 ± 5 ShA
Pracovná teplota: -25°C až +100°C
Farba: čierna

F85.. (FKM Viton^® FluorElastomer)

Tvrdosť: 85 ± 3 ShA
Pracovná teplota: -25°C až +210°C
Farba: hnedá / čierna

Mechanické a chemické vlastnosti je možné meniť voľbou iného materiálu MEGAseal.

Názov	Kód	Profil	Ø NI	Ø NA	NH	L	Dostupnosť
MSR91B 20,00x 30,00x 4,70/ 5,00	MSR91B-0020-01-XX	MSR91B	20.00 mm	30.00 mm	4.70 mm	5.00 mm	Express 24H
MSR91B 25,00x 35,00x 4,70/ 5,00	MSR91B-0025-01-XX	MSR91B	25.00 mm	35.00 mm	4.70 mm	5.00 mm	Express 24H
MSR91B 30,00x 40,00x 4,70/ 5,00	MSR91B-0030-01-XX	MSR91B	30.00 mm	40.00 mm	4.70 mm	5.00 mm	Express 24H
MSR91B 32,00x 42,00x 4,70/ 5,00	MSR91B-0032-01-XX	MSR91B	32.00 mm	42.00 mm	4.70 mm	5.00 mm	Express 24H
MSR91B 35,00x 45,00x 4,70/ 5,00	MSR91B-0035-01-XX	MSR91B	35.00 mm	45.00 mm	4.70 mm	5.00 mm	Express 24H
MSR91B 36,00x 46,00x 4,70/ 5,00	MSR91B-0036-01-XX	MSR91B	36.00 mm	46.00 mm	4.70 mm	5.00 mm	Express 24H
MSR91B 40,00x 55,00x 7,00/ 7,50	MSR91B-0040-01-XX	MSR91B	40.00 mm	55.00 mm	7.00 mm	7.50 mm	Express 24H
MSR91B 45,00x 60,00x 7,00/ 7,50	MSR91B-0045-01-XX	MSR91B	45.00 mm	60.00 mm	7.00 mm	7.50 mm	Express 24H
MSR91B 50,00x 65,00x 7,00/ 7,50	MSR91B-0050-01-XX	MSR91B	50.00 mm	65.00 mm	7.00 mm	7.50 mm	Express 24H
MSR91B 56,00x 71,00x 7,00/ 7,50	MSR91B-0056-01-XX	MSR91B	56.00 mm	71.00 mm	7.00 mm	7.50 mm	Express 24H

Nenašli ste, čo ste hľadali?

Prosím kontaktujte náš zákaznícky servis na tel. 052/452 28 67, alebo mailom na obchod@megabelt.sk
