MEGAseal MSR931

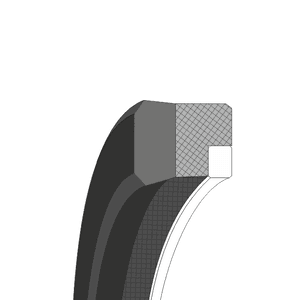

MEGAseal MSR931 je jednočinné asymetrické piestnicové tesnenie, navrhnuté na účinné utesnenie tesniacej medzery medzi hlavou valca a pohybujúcou sa piestnou tyčou. Profil MSR931 má presah na vonkajšom priemere, ktorý zaručuje pevné a stabilné uloženie v drážke. Tesnenie MSR931 je vyrobené kombináciou zmesi NBR 80 ShA a opornej časti, ktorá je vystužená bavlnenou tkaninou. Na vnútornom priemere má tesnenie MSR931 osadený oporný krúžok z POM na zmenšenie tesniacej medzery, a tým zvýšenie odolnosti voči strhnutiu tlakom.

Tesnenie dodávame aj v prevedení bez oporného krúžku profil MEGAseal MSR930. Pre náročnejšie aplikácie, ako aj pre okamžitú dostupnosť odporúčame naše profily MEGAseal MSR08, alebo MEGAseal MSR17E.

MEGAseal MSR931 sa najčastejšie používa v ľahkej a stredne ťažkej hydraulike pre stavebné stroje, vysokozdvižné vozíky, vstrekolisy, hydraulické lisy, poľnohospodárske stroje a štandardné valce.

Výhody piestnicových tesnení MEGAseal MSR931 sú:

ekonomická verzia tesnenia piestnice (lisovaná produkcia)
výborný tesniaci výkon aj pri nízkych tlakoch
dobrá odolnosť voči opotrebeniu
ideálne pre delené zástavby
pevné a stabilné uloženie v drážke
odolnosť voči vtlačeniu do drážky
jednoduchá montáž tesnenia
odolnosť voči väčšine hydraulických kvapalín
pre náročnejšie aplikácie a okamžitú dostupnosť odporúčame profily MEGAseal MSR08 | MSR17D | MSR17E

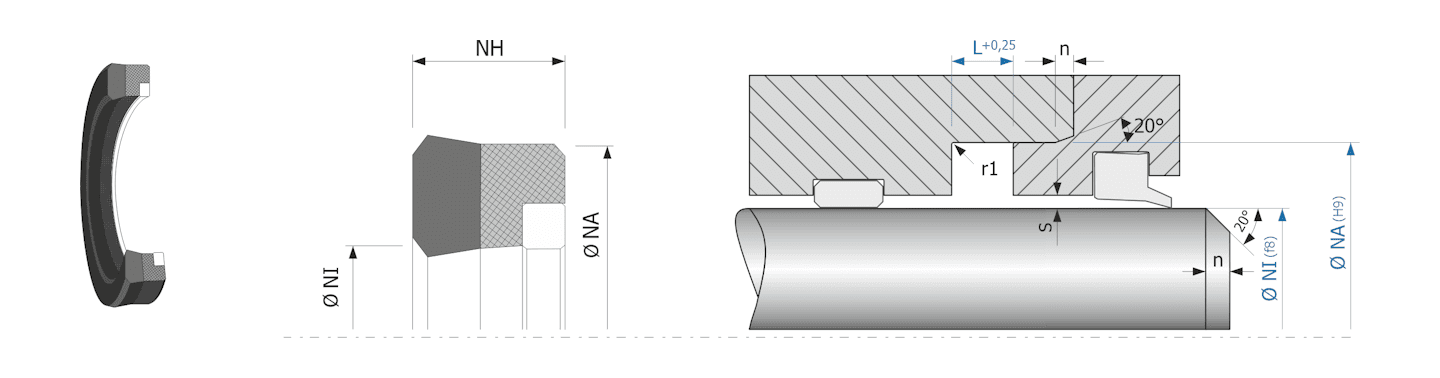

Obrázok zobrazuje príklad použitia a výkres uloženia tesnenia piestnice MEGAseal MSR931

NF80 (Cotton Fabric NBR)

Tvrdosť: 80 ShA, ± 5
Pracovná teplota: -30°C až +100°C
Max. rýchlosť: 0,5 m/s
Farba: čierna
Pracovný tlak: 400 bar (40MPa) - v závislosti od veľkosti tesniacej medzery - S

P (POM - Polyacetal)

Pracovná teplota: -50°C až +100°C
Farba: biela

Názov	Kód	Profil	Ø NI	Ø NA	NH	L	Dostupnosť
MSR931 6,00x 14,00x 6,20/ 6,50	MSR931-0006-01-NF80P	MSR931	6.00 mm	14.00 mm	6.20 mm	6.50 mm	3-5 dni
MSR931 12,00x 23,00x 7,20/ 7,50	MSR931-0012-01-NF80P	MSR931	12.00 mm	23.00 mm	7.20 mm	7.50 mm	3-5 dni
MSR931 15,00x 27,00x 6,70/ 7,00	MSR931-0015-01-NF80P	MSR931	15.00 mm	27.00 mm	6.70 mm	7.00 mm	3-5 dni
MSR931 16,00x 28,00x 7,20/ 7,50	MSR931-0016-01-NF80P	MSR931	16.00 mm	28.00 mm	7.20 mm	7.50 mm	3-5 dni
MSR931 18,00x 26,00x 6,00/ 6,30	MSR931-0018-01-NF80P	MSR931	18.00 mm	26.00 mm	6.00 mm	6.30 mm	3-5 dni
MSR931 18,00x 28,00x 6,00/ 6,30	MSR931-0018-02-NF80P	MSR931	18.00 mm	28.00 mm	6.00 mm	6.30 mm	3-5 dni
MSR931 18,00x 30,00x 7,20/ 7,50	MSR931-0018-03-NF80P	MSR931	18.00 mm	30.00 mm	7.20 mm	7.50 mm	3-5 dni
MSR931 20,00x 27,00x 5,70/ 6,00	MSR931-0020-01-NF80P	MSR931	20.00 mm	27.00 mm	5.70 mm	6.00 mm	3-5 dni
MSR931 20,00x 28,00x 6,00/ 6,30	MSR931-0020-02-NF80P	MSR931	20.00 mm	28.00 mm	6.00 mm	6.30 mm	3-5 dni
MSR931 20,00x 28,00x 6,70/ 7,00	MSR931-0020-03-NF80P	MSR931	20.00 mm	28.00 mm	6.70 mm	7.00 mm	3-5 dni
