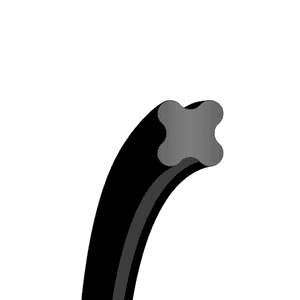

Zobrazenie profilu statického tesnenia, x-krúžku MEGAseal QR02

X-krúžky (QR02)

X-krúžok je alternatíva k štandardným O-krúžkom. V našej ponuke máme X-krúžky vyrábané v vstrekovacích formách (lisované) - vhodné pre výrobu veľkých sérii. Zároveň  máme v ponuke X-krúžky MEGAseal QR01, ktoré vyrábame našou vlastnou presnou CNC technológiou. Našou službou MEGAseal EXPRESS, Vám vyrobíme tesnenia takmer ihneď. Vďaka tejto kombinácii vieme veľmi rýchlo a flexibilne reagovať na požiadavky našich zákazníkov.

Štandardne držíme skladom a vyrábame X-krúžky z materiálov NBR (70 - 85 ShA), FKM - Viton® (70 - 85 ShA), EPDM, HNBR, H-PU, PTFE, VMQ. V prípade požiadavky vyrábame X-krúžky MEGAseal QR01, aj zo špeciálnych RGD a ED materiálov, ktoré sú odolné voči rýchlej dekompresii plynov a explozívnej dekompresii - hlavné využitie majú v ropnom a plynárenskom priemysle.

Výhody X-krúžkov MEGAseal QR02 sú:

  • ponúkajú, v porovnaní s O-krúžkami, lepšie vlastnosti v dynamických aplikáciách
  • nedochádza k pretočeniu tesnenia
  • dobrá stabilita v drážke a jednoduchá montáž
  • lepšie rozdelenie tlaku v porovnaní s O-krúžkami
  • drážka medzi tesniacimi britmi slúži ako zásobník maziva, čím sa znižuje trenie a predlžuje životnosť tesnenia
  • možnosť voľby ideálneho materiálu pre konkrétnu aplikáciu - platí pre MEGAseal OR01
Obrázok zobrazuje príklad použitia a výkres uloženia statického tesnenia, x-krúžku, MEGAseal QR02

NBR (Nitrile Butadiene Rubber)

  • Tvrdosť: 70 ShA, ± 5
  • Pracovná teplota: -40°C až +100°C
  • Farba: čierna
  • Pracovný tlak: v závislosti od veľkosti tesniacej medzery (S)


FKM (FluorElastomer)

  • Tvrdosť: 70 ShA, ± 5
  • Pracovná teplota: -30°C až +200°C
  • Farba: čierna
  • Pracovný tlak: v závislosti od veľkosti tesniacej medzery (S)

Mechanické a chemické vlastnosti je možné meniť voľbou iného materiálu MEGAseal. Platí pre profil QR01.
